DIN 7340 szegecsek

A Nuote Metals egy kínai székhelyű gyártóDIN 7340 szegecsekA Shape (lapos fej) és Shape B (kerek fej) változatokat egyaránt előállítja. A csőszegecsgyártás terén szerzett több mint 10 éves tapasztalatunkkal megértjük, hogy ez a szabvány milyen méretpontosságot követel. Szénacél, rozsdamentes acél, sárgaréz, réz és alumínium kivitelben kapható, 1-10 mm átmérővel. ISO 9001 minősítéssel. Ingyenes minták állnak rendelkezésre. Vegye fel velünk a kapcsolatot még ma.

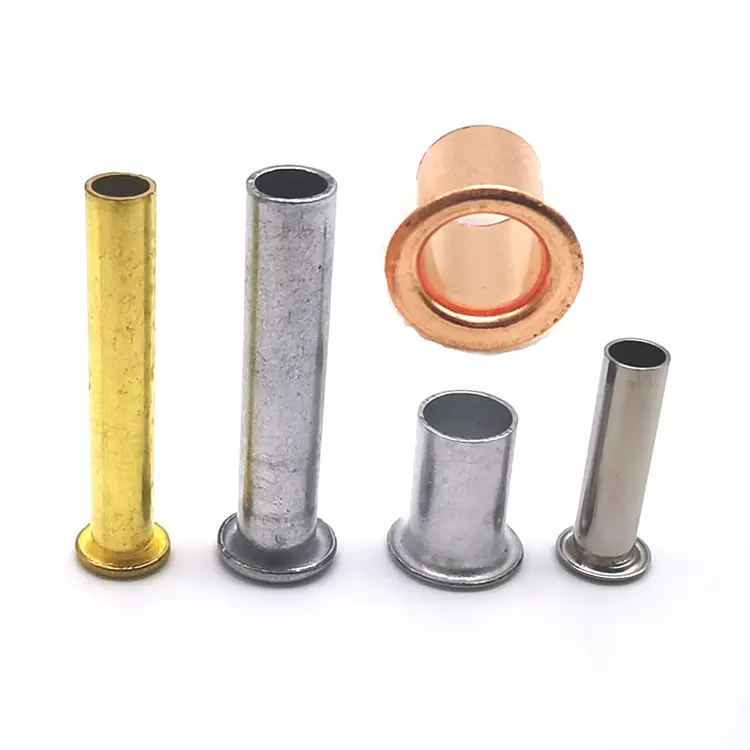

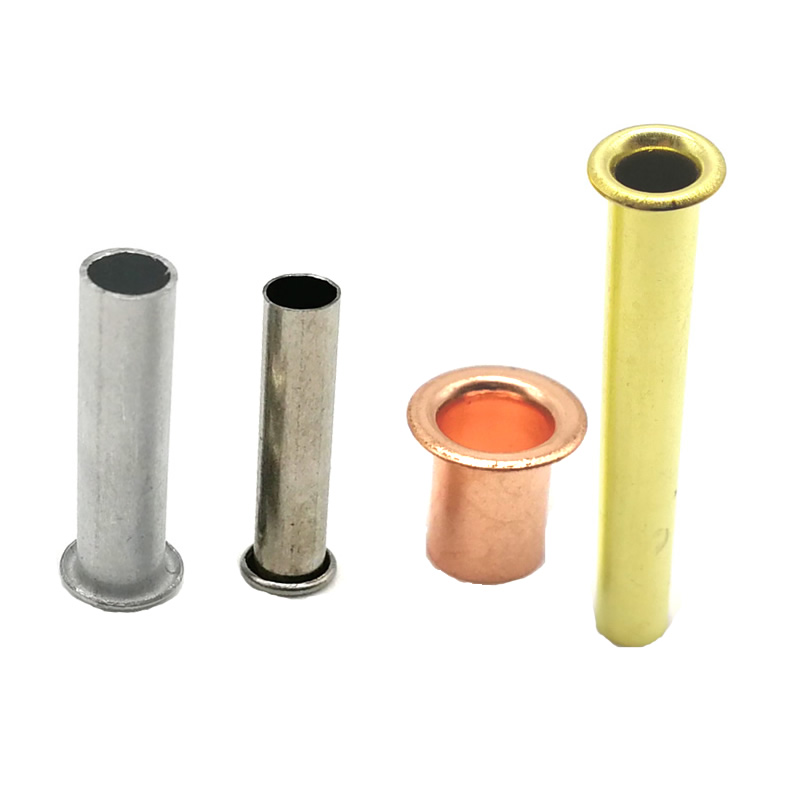

Mik azok a DIN 7340 szegecsek?

Ezek csőszerű (üreges) szegecsek, amelyeket úgy állítanak elő, hogy fémcső-alapanyagból hosszokat vágnak, majd az egyik végén fejet alakítanak ki. A mélyhúzott üreges szegecsekkel ellentétben, amelyeknek kúpos belső kontúrja van, a DIN 7340 szabvány szerinti csőszegecsek hengeres belső és külső kontúrral rendelkeznek – ez a kulcsfontosságú különbség, amely befolyásolja a rögzítést és az összeszerelési teljesítményt.

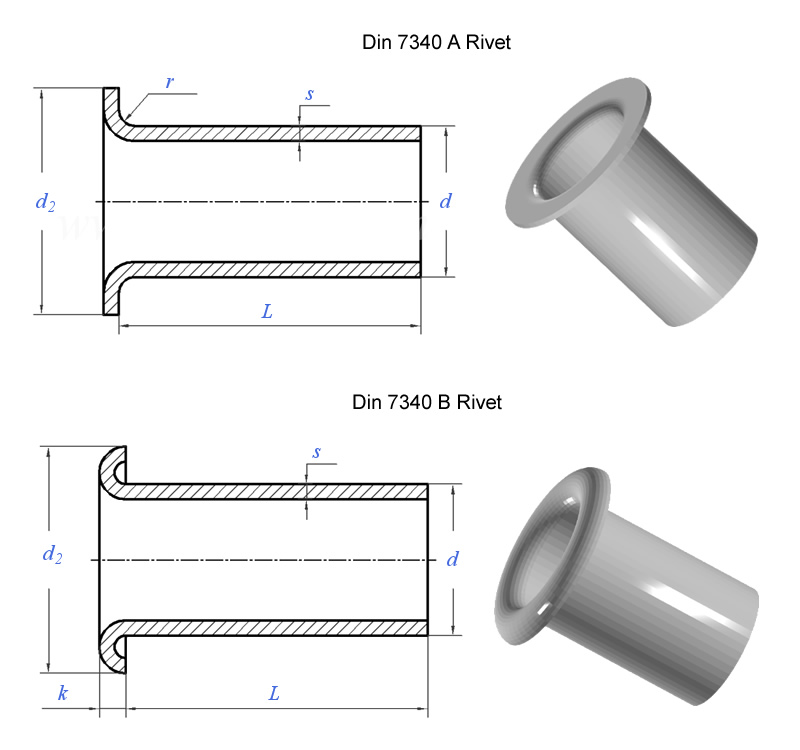

A Német Rögzítőelemek Szabványügyi Bizottsága (FMV) által fenntartott szabvány két különböző fejforma méretét, tömegét és műszaki szállítási feltételeit határozza meg:

A jelenlegi verzió azDIN 7340:2011-03,amely felülírja az 1993-as kiadást.

A DIN 7340 szabvány szerinti szegecsjelölés olvasása

A teljes DIN 7340 szegecsmegjelölés egy meghatározott formátumot követ, amely minden kritikus méretet kódol. Íme egy példa a szabványból:

RN A 3 × 0,3 × 20 DIN 7340 Cu

Ez az elnevezési konvenció biztosítja, hogy minden DIN 7340 szegecs teljes mértékben specifikált és követhető legyen a szabvány szerint.

Anyagok és felületek hozzájuk

A DIN 7340 szegecsek többféle anyagból is gyárthatók. A Nuote Metals a következő lehetőségeket kínálja:

Szabványos felületek:Horganyzott, nikkelezett, passzivált, lakkozott, antik, sima.

A DIN 7340 nem korlátozza az anyagokat ezekre a lehetőségekre – a szabvány acélt, rozsdamentes acélt, rézt, sárgarézt és alumíniumot tartalmaz.

Mérettartomány – Mit fed le a DIN 7340

A szabvány az 1-10 mm névleges átmérőjű DIN 7340 szegecsekre vonatkozik. A falvastagság és hossz alkalmazásonként kerül meghatározásra.

A forma (lapos fej) – tipikus méretek

B alak (kerek fej) – tipikus méretek

Igény szerint egyedi hosszúságok és falvastagságok is elérhetők.A Nuote Metals DIN 7340 szegecseket tud gyártani az Ön pontos specifikációi szerint.

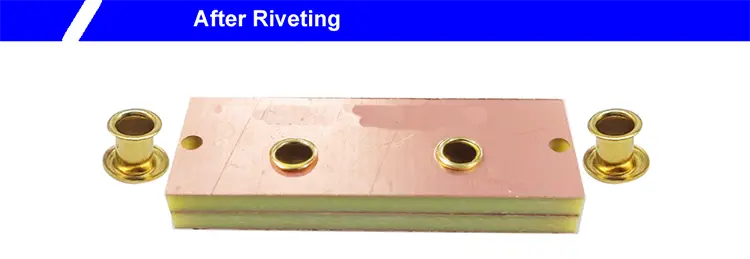

DIN 7340 vs. mélyhúzott üreges szegecsek – a különbség

Ez a megkülönböztetés számít. A DIN 7340 szabvány szerinti szegecs csőanyagból készül – a belső és a külső kontúrok hengeresek. A mélyhúzott üreges szegecs (gyakran fűzőlyuknak nevezik) fémlemezből indul ki, és fokozatosan alakra húzódik, ami elkeskenyedő belső kontúrt eredményez.

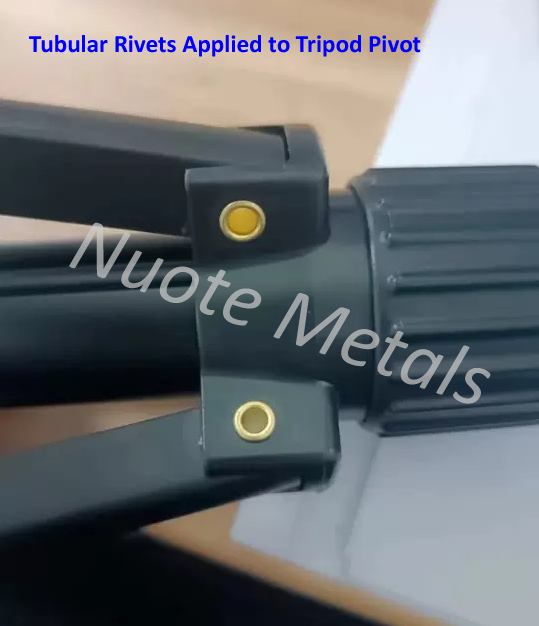

Ha az alkalmazás egységes belső átmérőt igényel – vezetékezéshez, fűzéshez vagy precíz forgáshoz – a DIN 7340 szegecsek a megfelelő választás.

Egy valós alkalmazás – műanyag elektronikai tartókonzol

Egy szórakoztatóelektronikai gyártónak műanyag tartót kellett szerelnie egy okosotthon-eszközben lévő fém házra. A műanyag konzol egy áramköri lapot tartott, és tartósan rögzíteni kellett anélkül, hogy a műanyag megrepedne vagy felesleges súlyt nehezítene. A mérnöki csapat DIN 7340 szegecseket írt elő ehhez az összeállításhoz – A forma (lapos fej), alumínium, 3 mm átmérőjű, 0,3 mm falvastagság, 6 mm hosszúság.

A lapos fej kritikus volt – a konzolnak korlátozott volt a hézaga, és egy kerek fej zavarta volna a deszka elhelyezését. Az alumínium anyag megtartotta a teljes szerelvény könnyű súlyát, ami fontos volt a hordozható készülék számára. És a csőszerű kialakítás minimális erővel, megakadályozza a feszültségrepedéseket a műanyagban.

5052 alumínium DIN 7340 szegecseket szállítottunk – 3,0 mm-es tengely, 4,5 mm-es lapos fej, 0,3 mm falvastagság, 6,0 mm hosszúság, sima felület. A hengeres belső kontúr egyenletes falvastagságot tartott a megbízható fáklyázás érdekében. A lapos fej tisztán ült a szűk helyen. Az ügyfél 1000 szegecset tesztelt 500 konzolon keresztül. Termikus ciklus és rezgésvizsgálat után nulla meghibásodás. Mostantól évente 200 000 darabos tételben rendelik csőszegecseinket.

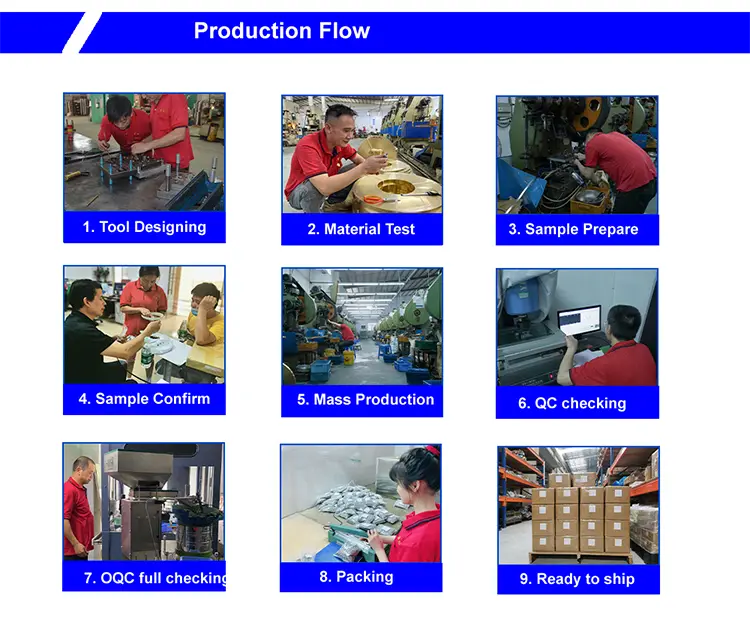

Hogyan gyártjuk őket – Csővágás + fejléc

A DIN 7340 szegecsek csőanyagból készülnek – méretre vágva, egyik végén kialakított fejjel. Ez a szabvány által meghatározott módszer.

1. Csőkészlet beszerzés– Jóváhagyott malmok tanúsított csőkészlete – acél, rozsdamentes, sárgaréz, réz vagy alumínium. Minden tételhez tartozik egy malomvizsgálati tanúsítvány és hőszám.

2. Bejövő ellenőrzés– A csőkészlet külső átmérője (±0,02 mm), falvastagsága és anyagösszetétele ellenőrizve. A spektrométer megerősíti a fokozatot. A nem megfelelő anyagot a rendszer elutasítja.

3. Csővágás –A csövet pontos blankhosszra vágják. Minden nyersdarabból egy DIN 7340 szegecs lesz.

4. Címsor– A levágott csődarabot fejlécprésbe helyezzük. Egy keményfém matrica alkotja a fejet – A alakú (lapos) vagy B alakú (kerek) – az egyik végén. A polírozott szerszámok megakadályozzák a felületi nyomokat.

5. Vágás– A fej széle körüli vaku eltávolítva.

6. Zuhanás– A mikrosorja megszűnik.

7. Bevonatolás –Igény szerint alkalmazva.

8. Végső ellenőrzés –100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve.

Minta átfutási idő:standard 5-7 nap; egyedi szerszámok: 15-20 nap.

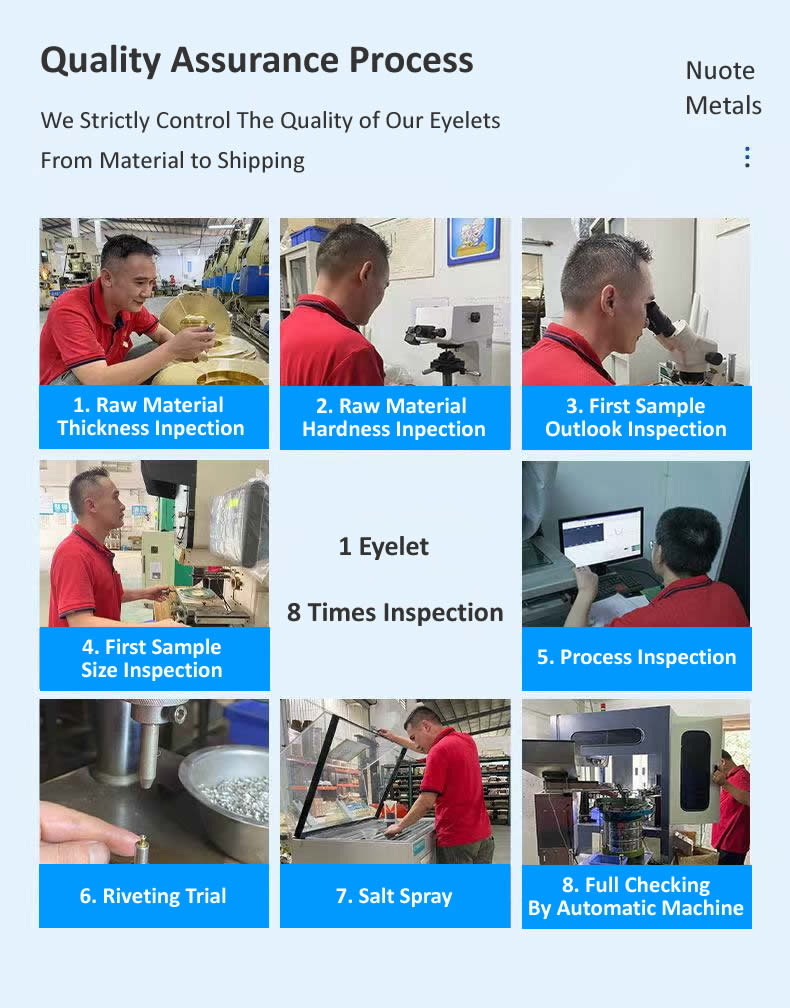

Egy szegecs, nyolc ellenőrzés – Így biztosítjuk a DIN 7340 megfelelőséget

A DIN 7340 szegecsek minden tétele nyolc minőségi kapun halad át:

Nyersanyag átmérő ellenőrzése– Lézeres mikrométer (±0,02 mm). A tartományon kívüli tekercsek elutasításra kerülnek.

Nyersanyag összetétel ellenőrzése– A minőség spektrométeres ellenőrzése.

Első cikk megjelenésének ellenőrzése– Az első 10 szegecs nagyítással átvizsgálva repedés, sorja, hiba szempontjából.

Első cikk méretellenőrzés– A belső átmérő, a külső átmérő, a fejátmérő, a fejmagasság, a falvastagság és a hosszúság optikai komparátoron igazolva a DIN 7340 specifikációi szerint.

Folyamat közbeni ellenőrzések– 5 szegecs 500 darabonként. Bármilyen sodródás megállítja a prést.

Tesztbeállítás (próbafáklyázás)– 2000 darabonként 3 szegecs mintaanyagba rögzítve. A rögzítés szimmetria és repedés szempontjából megvizsgálva.

Sópermet teszt (ha szükséges)– ASTM B117 tesztelés. A köteggel együtt kiállított tanúsítvány.

Végső kimenő ellenőrzés– 100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve. Teljes dokumentáció kiadva.

Ügyfeleink véleménye – Valódi visszajelzés

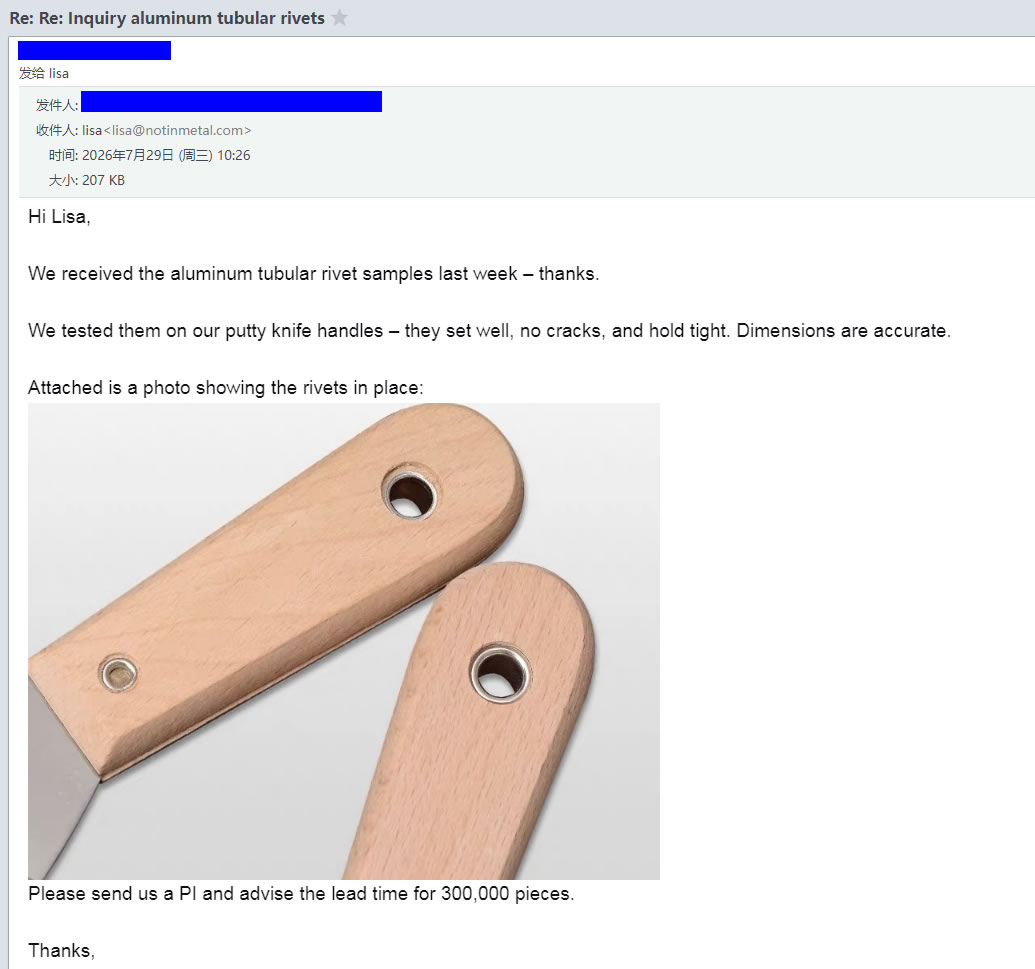

Hagyjuk, hogy ügyfeleink beszéljenek helyettünk. A fenti képek valódi visszajelzéseket mutatnak be azoktól a gyártóktól, akik DIN 7340 szegecseinket használták gyártósoraikban – az elektronikai építőktől az autóipari beszállítókon át a bútorgyártóig.

Ugyanezen okból jönnek vissza hozzánk:

• Szabvány megfelelés– Minden szegecs megfelel a DIN 7340 méretkövetelményeinek
• Egyenletes hengeres furat– Egységes belső átmérő a megbízható összeszerelés érdekében
• Precíziós illeszkedés– A rajz specifikációihoz igazodva
• Megbízható szállítás– A minták kiszállítása 5-7 napon belül, a gyártás ütemezett

Három kérdés, amire gyakran válaszolunk

K: Kaphatok mintákat a gyártási mennyiség megrendelése előtt?

V: Igen – minden termékünkhöz mintát kínálunk. A szabványos meglévő specifikációkhoz a mintákat ingyenesen biztosítjuk – Ön csak a szállítási költséget fizeti. Egyedi méretek vagy egyedi szerszámok esetén a minták elérhetősége és az átfutási idő az egyedi követelményektől függ. Kérjük, forduljon értékesítési csapatunkhoz rajzával vagy specifikációjával, és tanácsot adnak a mintaköltségről és a szállítási határidőről.

K: "Mi a különbség a DIN 7340 A és B alakú szegecsek között?"

V: Az A alaknak lapos feje van – egy alacsony profilú fej, amely közel egy szintben van a felülettel. Ideális a korlátozott távolságú szerelvényekhez, ahol a kiálló fej zavarná az illeszkedő alkatrészeket. A Shape B kerek fejjel rendelkezik – egy magasabb, domború fej, amely maximális fejszilárdságot biztosít, és a leggyakoribb választás általános célú szerelvényekhez. Mindkét típus teljes mértékben a DIN 7340 szabványnak megfelel.

K: "Hogyan adhatok meg helyesen egy DIN 7340 szegecset a rajzomon?"

V: Használja a szabványos jelölési formátumot: RN [Shape] [d₁] × [s] × [l] DIN 7340 [Anyag] – ahol d₁ a névleges tengelyátmérő, s a falvastagság és l a névleges hossz. Például: Az RN A 4 × 0,4 × 12 DIN 7340 Cu réz A alakú (lapos fejű), 4 mm átmérőjű, 0,4 mm falvastagságú, 12 mm hosszúságú szegecset ír elő. Ha nem biztos a méretben, küldje el nekünk az összeszerelési köteg vastagságát – ajánljuk a megfelelő specifikációt.
