Hosszú csőszegecsek

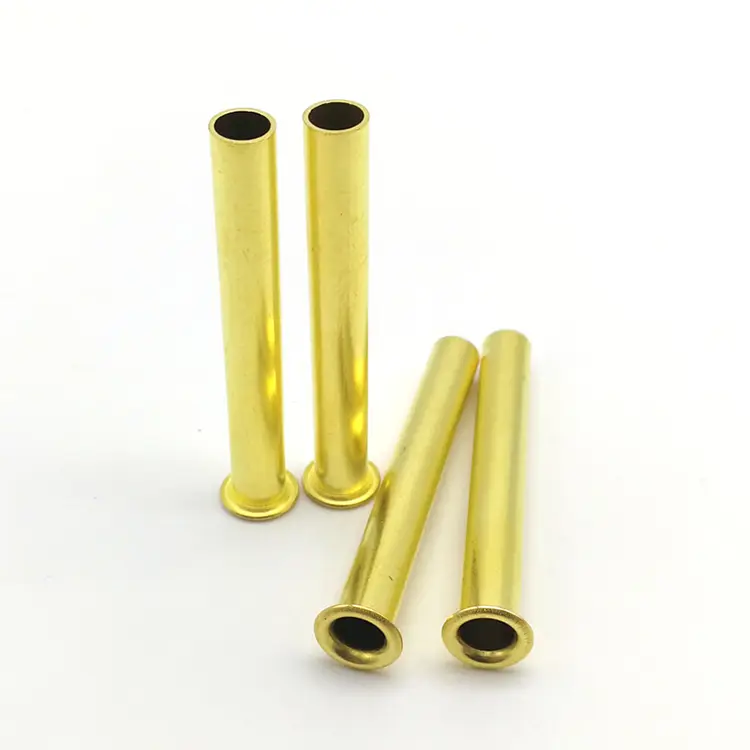

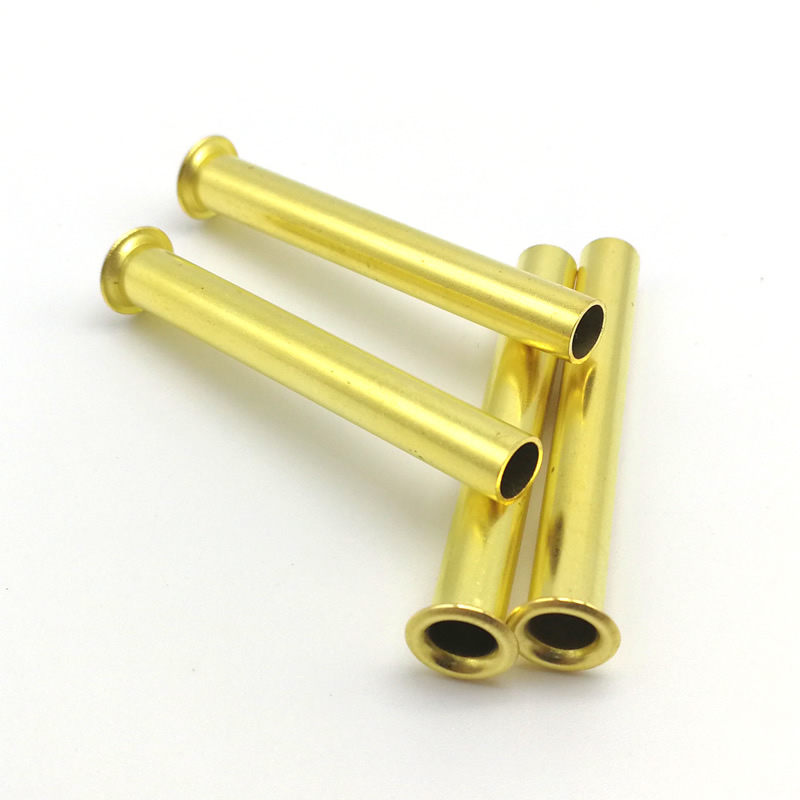

Mik azok a hosszú csöves szegecsek?

A hosszú csőszegecsek teljesen üreges rögzítőelemek, amelyeket úgy állítanak elő, hogy fémcsőből vágják ki a hosszúságokat, és az egyik végén fejet alakítanak ki. A „hosszú” megjelölés a meghosszabbított hordóhosszra utal – általában meghaladja a tengely átmérőjének 4-5-szörösét, és 100 mm-ig vagy még ennél is nagyobb hosszúság érhető el.

A szabványos csőszegecsekkel ellentétben (amelyek hossza általában 20-30 mm) a hosszú csőszegecseket a következőkre tervezték:

• Vastag anyaghalmok– Több réteg anyag összeillesztése, ahol egy szabványos szegecs nem érhet el
• Vezetékek átvezetése– Elektromos vezetékek vagy kábelek átvezetése az üreges furaton
• Fűző alkalmazások– Zsinórok, kötelek vagy hevederek áthaladása a rögzítőn
• Távtartó/persely funkciók– Az alkatrészek közötti fix távolság megtartása

Hosszú vs. szabványos csőszegecsek – ahol az extra hossz számít

Gyártási folyamat – Vágott cső + formafej

A hosszú csőszegecseket ugyanazzal a csővágási és -fejezési eljárással gyártják, mint a szabványos csőszegecseket – de a megnövelt hosszokkal a pontosság még kritikusabbá válik.

1. Csőkészlet beszerzés– Jóváhagyott malmok tanúsított csőalapanyaga – szénacél, rozsdamentes acél, sárgaréz, réz vagy alumínium. Minden tételhez tartozik egy malomvizsgálati tanúsítvány és hőszám.

2. Bejövő ellenőrzés– A csőkészlet külső átmérője (±0,02 mm), falvastagsága és anyagösszetétele ellenőrizve. A spektrométer megerősíti az anyag minőségét.

3. Csővágás– A csövet pontos hosszra vágják. Hosszú szegecseknél (100 mm-ig) az egyenesség és a végszögletesség kritikus.

4. Címsor– A levágott csődarabot fejlécprésbe helyezzük. Egy keményfém matrica képezi a fejet (kerek, lapos vagy süllyesztett) az egyik végén. A polírozott szerszámok megakadályozzák a felületi nyomokat.

5. Vágás– A fej széle körüli vaku eltávolítva.

6. Zuhanás– A mikrosorja megszűnik.

7. Bevonat vagy bevonat– Igény szerint alkalmazva.

8. Végső ellenőrzés– 100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve.

Minta átfutási idő:standard 5-7 nap; egyedi szerszámok: 15-20 nap.

Anyagok és felületek hosszú csőszegecsekhez

Szabványos felületek:Horganyzott, nikkelezett, passzivált, lakkozott, antik, sima.

Egy valós alkalmazás – autóipari kábelköteg átvezetés

Egy autóipari kábelköteg-gyártónak egy rögzítőelemre volt szüksége ahhoz, hogy a vezetékkötegeket egy vastag válaszfalpanelen keresztül tudja vezetni. A panel több rétegből – fémlemezből, hangtompító anyagból és műanyag borításból – állt, összesen 18 mm vastagságban. Az ügyfélnek olyan üreges rögzítőelemre volt szüksége, amely:

• Tisztán vezesse át a vezetékeket a vastag panelen
• Óvja a vezetékeket az éles fémélektől
• Biztosítson állandó, rezgésálló csatlakozást
• Nincs szükség további tömítésekre vagy perselyekre

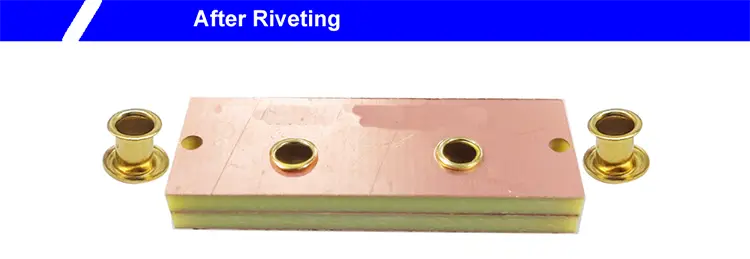

Horganyzott acél hosszú csőszegecseket szállítottunk – 5,0 mm-es tengely, 9,0 mm-es kerek fej, 22,0 mm-es hordóhossz, sárga cinkbevonat. A meghosszabbított hordó áthaladt a teljes 18 mm-es anyagkötegen, és a hátoldalon volt hely a tisztán kiszélesedésre. Az üreges furat lehetővé tette a vezetékek áthaladását a panelen dörzsölés nélkül. A kerek fej tiszta, kész megjelenést biztosított a látható oldalon. Az ügyfél 1000 szegecset tesztelt 500 járműben. 10 000 vibrációs ciklus után nulla lazulás, nulla vezeték sérülés. Jelenleg hosszú csőszegecseket rendelnek évente 200 000 darabos tételben.

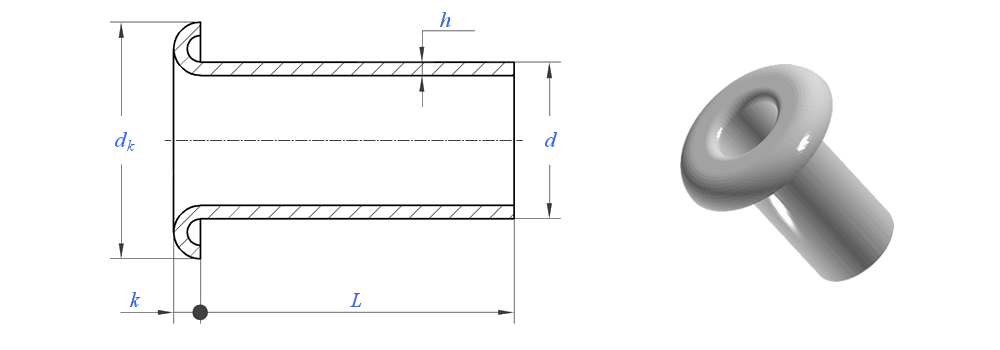

Hogyan határozzunk meg egy hosszú csőszerű szegecset

Hosszú csőszegecs megadásakor a kritikus méret a henger hossza. Ezt a teljes anyagköteg vastagságából és a peremezéshez szükséges extra hosszúságból számítják ki.

Az általános szabály: Hordóhossz = A teljes anyagköteg vastagsága + 2,0–2,5 mm (a tiszta, gyűrődés nélküli kiszélesedéshez).

Például, ha az anyaghalmaz 18 mm vastag, válasszon 20–20,5 mm hordóhosszt. Hosszabb kötegek esetén előfordulhat, hogy a hosszabb cső elhelyezéséhez kissé növelni kell az extra kiszélesedési hosszt.

Amire szükségünk van tőled:

• Tengely átmérője– 1,0-10,0 mm
• Hordó hossza– az anyaghalmaz vastagságából számolunk
• Teljes hossz– a fejtetőtől a farok végéig
• Fej stílus– kerek, lapos vagy süllyesztett
• Anyag– szénacél, rozsdamentes acél, sárgaréz, réz vagy alumínium
• Befejezés– cink, passzivált, nikkel, lakkozott, antik, stb.

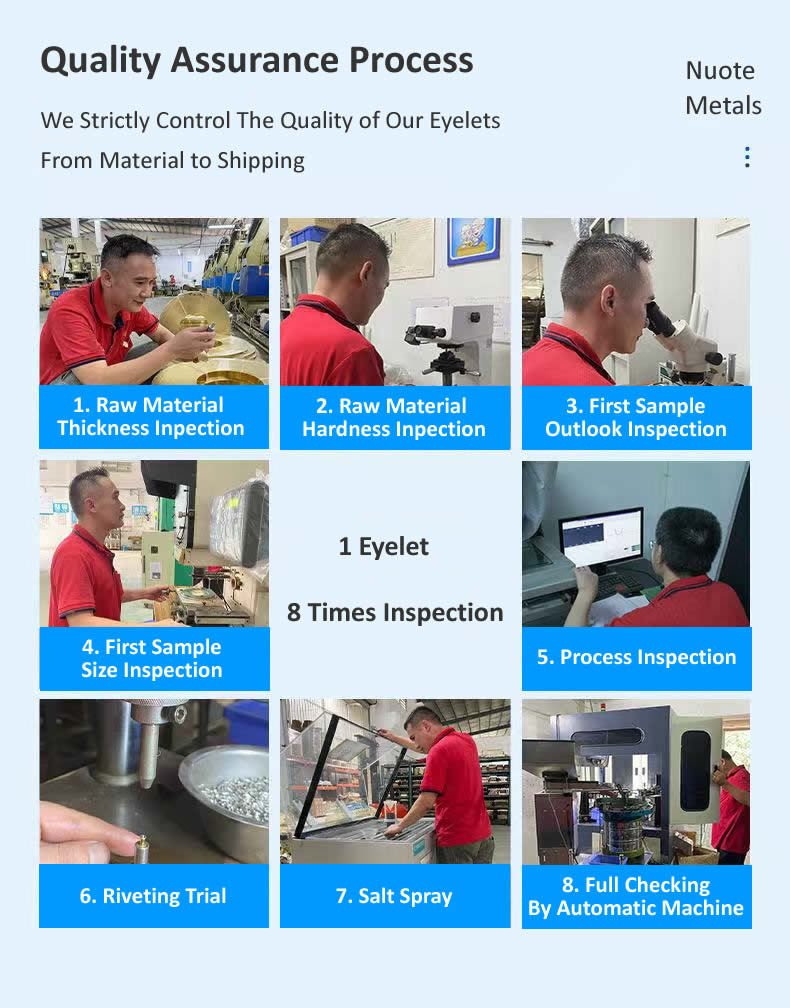

Egy szegecs, nyolc ellenőrzés – így biztosítjuk a minőséget

A hosszú csőszegecsek minden tétele nyolc minőségi kapun halad át:

Nyersanyag átmérő ellenőrzése– Lézermikrométerrel mért csőállomány (±0,02 mm). A tartományon kívüli tekercsek elutasításra kerülnek.

Nyersanyag összetétel ellenőrzése– Az anyagminőség spektrométeres ellenőrzése.

Első cikk megjelenésének ellenőrzése– Az első 10 szegecs nagyítással átvizsgálva repedés, sorja, hiba szempontjából.

Első cikk méretellenőrzés– Belső átmérő, külső átmérő, fejátmérő, fejmagasság és teljes hossz optikai komparátoron ellenőrizve.

Folyamat közbeni ellenőrzések– 5 szegecs 500 darabonként. Bármilyen sodródás megállítja a prést.

Tesztbeállítás (próbafáklyázás)– 2000 darabonként 3 szegecs mintaanyagba rögzítve. A rögzítés szimmetria és repedés szempontjából megvizsgálva.

Sópermet teszt (ha szükséges)– ASTM B117 tesztelés. A köteggel együtt kiállított tanúsítvány.

Végső kimenő ellenőrzés– 100%-os optikai válogatás. Az AQL minta manuálisan ellenőrizve. Teljes dokumentáció kiadva.

Együttműködés az ügyfelekkel világszerte

Hosszú csőszegecseket szállítunk Észak-Amerika, Európa és Ázsia gyártóinak. Ügyfeleink építenek:

• Autóipari kábelkötegek– Válaszfalak átvezetése, kábelkezelés
• Ipari berendezések– Vastag panel szerelvények, szerkezeti csatlakozások
• Bútor– Nagy teherbírású keretkötések, vastag anyaghalmok
• Elektronikai burkolatok– Vezetékátvezetések, kábelvezetés
• Tengerészeti hardver– Korrózióálló vastaglemezes rögzítés
• HVAC rendszerek– Légcsatorna csatlakozások, vastag szigetelőpanelek

Kis összeszerelő műhelyekkel és nagy OEM-ekkel egyaránt együttműködünk – a gyors prototípuskészítéstől a nagy volumenű gyártásig. Erősségünk a rugalmasság: egyedi méretek, gyors minták és egyenletes minőség bármilyen mennyiségben.

Három kérdés, amire gyakran válaszolunk

K: Kaphatok mintákat a gyártási mennyiség megrendelése előtt?

V: Igen – minden termékünkhöz mintát kínálunk. A szabványos meglévő specifikációkhoz a mintákat ingyenesen biztosítjuk – Ön csak a szállítási költséget fizeti. Egyedi méretek vagy egyedi szerszámok esetén a minták elérhetősége és az átfutási idő az egyedi követelményektől függ. Kérjük, forduljon értékesítési csapatunkhoz rajzával vagy specifikációjával, és tanácsot adnak a mintaköltségről és a szállítási határidőről.

K: "Mekkora a maximális hordóhossz, amelyet hosszú csőszegecsekhez gyárthat?"

V: Az átmérőtől és a falvastagságtól függően akár 100 mm-es hordóhosszúságú hosszú csőszegecseket is tudunk gyártani. A 100 mm-t meghaladó hosszúságok esetén javasoljuk, hogy konzultáljon mérnöki csapatunkkal – a hosszabb szegecsek speciális kezelést igényelhetnek, és megvalósíthatósági felülvizsgálat tárgyát képezik az Ön konkrét anyag- és alkalmazási követelményei alapján. A gyakorlati maximumot gyakran a csőkészlet rendelkezésre állása és a fejlécprés kapacitása határozza meg.

K: "A hosszú csőszegecsekhez speciális beállító szerszámok szükségesek a szabványos csőszegecsekhez képest?"

V: Általában nem – ugyanazok a beállító szerszámok használhatók, amíg a szerszám kompatibilis a tengely átmérőjével. Nagyon hosszú szegecseknél (50 mm-es hordóhossz felett) azonban azt javasoljuk, hogy használjon irányított beállító lyukasztót, hogy megakadályozza a henger kihajlását a kiszélesedés során. Az extra hosszúság érzékenyebbé teszi a csövet a hajlításra, ha az erőt nem egyenesen alkalmazzák. Kínálunk hozzáillő beállító szerszámokat, amelyeket kifejezetten az Ön hosszú csőszegecsméreteihez terveztek – lyukasztók és üllők, amelyek tiszta, egyenes kiszélesedést biztosítanak hajlítás nélkül. A szerszámok átfutási ideje általában 5–7 nap, és ezt a mintarendeléséhez is csatolhatjuk.
