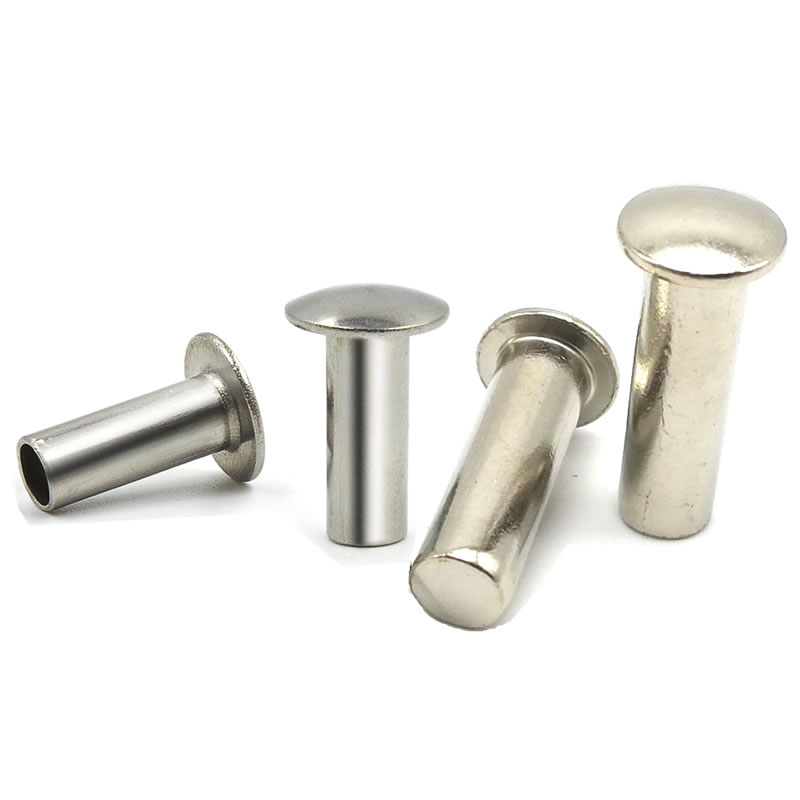

Iron serpenyős szegecsek – Intelligens választás vékony lapokhoz és puha hordozókhoz

Vékony fémlemez, műanyag panelek vagy kompozitok rögzítésekor a szabványos kerek fejek gyakran áthúzást vagy repedést okoznak. Az Iron Pan Head Rivet ezt egy túlméretezett, alacsony profilú fejjel oldja meg, amely beépített alátéthez hasonlóan szétosztja a terhelést. A Nuote Metalsnál ezeket a kötőelemeket úgy tervezzük, hogy megvédjék az anyagát, miközben megbízható, tartós kötéseket biztosítanak.

A serpenyőfej széles alsó része szélesebb területet fog meg – így ideális választás az autók belső tereihez, a HVAC csatornákhoz, a busz karosszériaelemeihez és minden olyan alkalmazáshoz, ahol maga az anyag a leggyengébb láncszem.

A serpenyőfej anatómiája – Miért számít a méret?

Az Iron Pan Head Rivet meghatározó jellemzője a fej geometriája:

• Fej átmérője:A szár átmérőjének 1,8-2,0-szerese (a kerek fejjel kb. 1,6×)
• Fejmagasság:A szár átmérőjének 0,5-0,6-szorosa (alacsonyabb, mint a kerek fej ~0,7-szerese)
• Alul:Lapos és sima, egységes csapágygyűrűt hoz létre

Ez a nagyobb átmérő szélesebb területen osztja el a szorítóerőt, csökkentve a felületi nyomást. A 6 mm-es szegecseknél a tányérfej nagyjából 25%-kal nagyobb felfekvési területet kínál, mint egy azonos méretű kerek fej – ami azt jelenti, hogy lágyabb anyagokat használhat deformáció vagy tönkremenetel nélkül a furat körül.

Műszaki előírások

DIN 603 (félcső alakú serpenyőfej) és ISO 1051 (szilárd serpenyőfej) szerint gyártunk, teljes egyedi képességgel.

Kombinált méret- és mechanikai adatok

Egyedi fejarányok és hosszúságok kérésre elérhetőek.

Pan Head vs. Round Head – Mikor melyiket válasszuk?

Táblázat helyett itt van egy egyértelmű ökölszabály:

Válassza a Pan Head lehetőségetha az anyag vékony (≤3 mm), puha (alumínium, műanyag) vagy hajlamos a repedésre. A széles fej megakadályozza az áthúzást, és szép, alacsony profilú felületet biztosít.

Válassza a Kerek fej lehetőségetvastag acéllemezek (≥5 mm) összeillesztésekor erős vibrációjú környezetben. A magasabb kupola kiváló ütésállóságot és ütéselnyelést biztosít.

A legtöbb gépjármű-, készülék- és HVAC-szerelvényhez az Iron Pan Head Rivet az okosabb választás. A Nuote Metals mindkettőt raktáron tartja – és mi segítünk eldönteni az Ön konkrét közös kialakítása alapján.

Szilárd vs. félcsöves – melyik konfiguráció működik a serpenyőfejeknél?

Mindkét karosszériatípus elérhető, de választása befolyásolja az összeszerelés sebességét és az ízületek szilárdságát.

Javaslatunk:Vékony panelekhez és automatizált gyártáshoz válassza a félcsöveset. A vastagabb kötegek szerkezeti integritása érdekében válassza a tömöret.

Felületi kikészítés – védi a serpenyőfej szegecseit

Autóalsó vagy külső alkalmazásokhoz a maximális tartósság érdekében a Geomet vagy a tűzihorganyzást ajánljuk.

Szerelési tippek vasserpenyőfejű szegecsekhez

A legjobb teljesítmény elérése érdekében:

• Lyuk mérete:Tartsa a hézagot d + 0,1–0,2 mm között – a túl nagy csökkenti a befogást, a túl kicsi növeli az erőt, és megrepedhet az anyag.

• Szorító vastagsága:Győződjön meg arról, hogy a teljes köteg a szegecs fogási tartományán belül van (általában L – 1,2×d és L – 0,8×d).

• Beállító erő:Félcsöves kialakításhoz használjon alacsonyabb nyomást és lapos üllőt; szilárd anyaghoz használjon homorú üllőt a megfelelő boltfej kialakításához.

• Él távolság:A kiszakadás elkerülése érdekében tartson legalább 1,5×d távolságot a furat közepétől az anyag széléig.

A Nuote Metals műszaki csapata egyedi beállítási paramétereket tud biztosítani az Ön konkrét anyagaihoz – csak kérdezzen.

Minőségbiztosítás – A Nuote fémek különbsége

ISO 9001:2015 tanúsítvánnyal rendelkezünk egy házon belüli laboratóriummal, amely a rögzítőelemek tesztelésére van felszerelve:

• 1000KN univerzális teszter – nyíró és szakító
• Rockwell/Vickers keménységmérő
• Kohászati ​​mikroszkóp – szemcseszerkezet-elemzés
• Sópermetező kamra – korrózióellenőrzés
• Bevonat vastagságmérő
• 2D optikai projektor – a fej geometriája és koncentrikussága

Az Iron Pan Head szegecsek minden tétele anyagtanúsítvánnyal és vizsgálati jelentéssel van dokumentálva, amely biztosítja a teljes nyomon követhetőséget a nyersacéltól a kész alkatrészig.

Gyakran Ismételt Kérdések

1. kérdés: Használhatok vasserpenyős szegecseket műanyag alkatrészeken anélkül, hogy megrepednének?

V: Abszolút – és ez az egyik elsődleges előnyük. A széles, lapos alsó oldal csökkenti a műanyag felületi nyomását, jelentősen csökkentve a feszültségrepedés vagy áthúzás kockázatát. A legjobb eredmény elérése érdekében használjon félcsöves testet szabályozott alacsony beállítási erővel, és ügyeljen arra, hogy a furat sorjázó legyen. Ha a műanyag különösen törékeny (például ABS vagy polikarbonát), a Nuote Metals kérésre még nagyobb fejátmérőjű (akár 2,2×d) serpenyőfejeket is szállít.

2. kérdés: Mi a tipikus MOQ az egyedi méretű vasserpenyős szegecseknél?

V: A szabványos DIN 603 méreteknél a MOQ-unk 10 000 darab. Egyedi átmérők, fejarányok vagy hosszúságok esetében a MOQ általában 5000 darab a speciális szerszámoknak köszönhetően. Mindazonáltal 1000 darabos próbarendeléseket fogadunk fel prémium egységáron, hogy segítsük a termék minősítését. És mint mindig, ingyenes szabvány méretű minták állnak rendelkezésre (szállítási költség vonatkozik).

3. kérdés: Működnek-e a szegecsfejű szegecsek az önáttörő szegecselő (SPR) berendezéssel?

V: Nem – a szegecsfejű szegecsekhez előre fúrt lyukat kell használni, és nem önfúró alkalmazásokhoz készültek. Az SPR speciálisan kialakított szegecseket használ, amelyek előfúrás nélkül fúrják át a felső lemezt. Ha azonban hagyományos fúrt lyukakat használ, az Iron serpenyőfejű szegecseink kiválóan teljesítenek az automatizált adagoló- és beállítási rendszerekben. A nagy volumenű vonalakhoz szalagra szerelt vagy tálalású opciókat kínálunk az adagoló szerszámaihoz igazodva – csak adja meg a berendezés modelljét, amikor érdeklődik.
