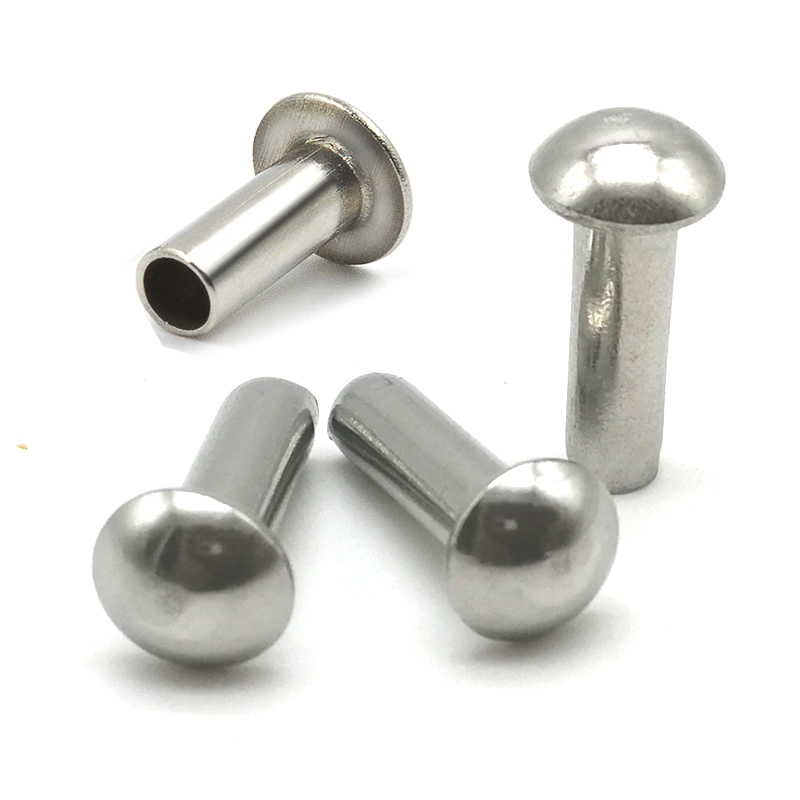

Vas gombafejű szegecsek

Ha nagyméretű paneleket, tetőlemezeket vagy padlólemezeket kell rögzíteni anélkül, hogy összenyomná őket, a szabványos szegecsfejek gyakran lemaradnak – vagy áthatolnak vékony anyagokon, vagy túl magasra nyúlnak ki, és botlásveszélyt jelentenek. Az Iron Mushroom Head Rivet mindkét problémát megoldja.

A Nuote Metalsnál ezeket a rögzítőelemeket kivételesen széles, finoman domborított fejjel tervezzük, amely beépített alátéthez hasonlóan szétosztja a terhelést – akár a szár átmérőjének 2,5-szeresét is lefedi – miközben a profilt elég alacsonyan tartja, hogy elkerülje a beakadást. Emiatt a legjobb választás az építőiparban, a szállításban és a nehéz berendezésekben, ahol a terheléselosztás és a felületbiztonság egyaránt fontos.

A gombafej előnye – széles, alacsony és erős

Mi határozza meg a gombafej szegecsét? A név jellegzetes formájából származik: széles, lapos tetejű kupola finoman sugárzott éllel, amely gomba sapkára emlékeztet.

Főbb geometriai jellemzők:

• Fej átmérő:A szár átmérőjének 2,0-2,5-szerese (a legszélesebb a gyakori fejtípusok között)

• Fejmagasság:A szár átmérőjének 0,4-0,5-szerese (alacsonyabb, mint a kerek fej, valamivel magasabb, mint a serpenyő)

• Alul:Lapos, sima kivágási sugárral a csomópontnál – csökkenti a feszültségkoncentrációt

• Legfelső profil:Széles és enyhén kupolás, nem teljesen lapos, mint egy süllyesztett

Miért számít ez:

A kerek fejhez (1,6×d) képest a gombafej nagyjából 50%-kal nagyobb teherbírást biztosít. Ez az extra felület megakadályozza a vékony lemezek áthúzását, és egyenletesen osztja el a szorító nyomást, csökkentve az anyag deformációjának kockázatát a furat körül.

Gyakorlati előny:A gombafej széles felfekvési felülete sok alkalmazásnál szükségtelenné teszi külön lapos alátéteket – anyagköltséget és összeszerelési időt is megtakarítva. A Nuote Metals ezt a kialakítást kínálja a kerek fej + alátét szerelvények közvetlen helyettesítésére a tetőfedő és padlóburkolati vonalakban.

Műszaki adatok – Vasgombafejű szegecsek

DIN 674 (gombafejes szegecsek, tömör) és DIN 675 (gombafejes szegecsek, félcsöves) szerint gyártunk, teljes egyedi képességgel.

Kombinált méret- és mechanikai adatok

Jegyzet:A nagyobb fejátmérők nagyobb alakítási nyomást igényelnek – A Nuote Metals többlépcsős hidegfejezést használ a méretkonzisztencia feszültségrepedés nélküli megőrzése érdekében.

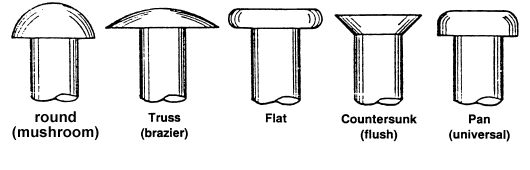

Gomba vs. kör vs. serpenyő – egyértelmű döntési útmutató

Táblázat helyett a következőképpen illeszkedik a gombafej a kiválasztási folyamatba:

Válassza a Gombafejetamikor a lehető legszélesebb felfekvési felületre van szüksége – különösen puha anyagokhoz, vékony tetőlemezekhez vagy padlólapokhoz –, de a kerek fejnél alacsonyabb profilra is szüksége van. Az extra szélesség gyakran azt jelenti, hogy nincs szükség külön alátétre.

Válassza a Kerek fej lehetőségetamikor a kötés intenzív vibrációnak és ütésnek néz szembe – a magasabb kupola kiváló ütéselnyelést és maximális kihúzási ellenállást biztosít.

Válassza a Pan Head lehetőségetamikor széles terheléselosztásra van szüksége vékony fémlemezen, de a fej átmérőjének nem kell meghaladnia a 2,0 × d-t.

Válassza a Süllyesztett lehetőségetamikor a felületnek tökéletesen egy síkban kell lennie, és egyáltalán nincs kiemelkedés.

A legtöbb építőipari, tetőfedő és platformalkalmazáshoz az Iron Mushroom Head Rivet a fogásszélesség és a rossz láthatóság legjobb kombinációját kínálja. A Nuote Metals segíthet a panelvastagság és az anyagkeménység alapján történő döntésben.

Szilárd vs. félcsöves – melyik szolgálja a legjobban az összeszerelést?

Mindkét konfiguráció elérhető, de a választás jelentősen befolyásolja a telepítés sebességét és a kötés szilárdságát – különösen a gomba széles fejét tekintve.

Gyakorlati megjegyzés:A gombafejek vékony tetőfedő lemezeken történő használatakor a félcsöves kialakítást javasoljuk – az alacsonyabb rögzítőerő csökkenti annak a kockázatát, hogy a széles fej „sátrak” vagy felemelkedjen a környező anyag a rácsozás során.

Felületkezelési lehetőségek – Gombafej szegecseinek védelme

Mivel a gombafejű szegecseket gyakran használják kitett alkalmazásokban, például tetőkön és kültéri platformokon, a felület kiválasztása kritikus a hosszú élettartam szempontjából.

Kritikus szempontok a gombafejek telepítésénél

A gombaszegecs széles feje egyedi beépítési követelményeket támaszt. A tökéletes készlet biztosításához kövesse az alábbi irányelveket:

• Lyuk hézag:Tartsa meg a d + 0,1–0,3 mm-t – kissé lazább, mint a többi fejtípus. A szélesebb fej kiegyenlíti a kisebb eltolódásokat, de a túl szoros lyuk növeli a beállítási erőt, és a fej deformálódását okozhatja.
• Anyaghalom tolerancia:A gombafejek jól kezelik a vastagabb kötegeket a nagy alsó oldaluk miatt, de ügyeljen arra, hogy a teljes vastagság a szegecshossz 70%-án belül legyen, hogy lehetővé tegye a megfelelő boltfej kialakítását.
• Üllő választék:Használjon lapos üllőt, amelynek átmérője egyenlő vagy nagyobb, mint a fej. Egy kisebb üllő behorpadhatja a széles kupola felületet – ez a kész tetőkön látható esztétikai hiba.
• Él távolság:Mivel a fej nagyon széles, tartson legalább 2,0 × d távolságot a furat közepétől az anyag széléig – ez megakadályozza, hogy az él kitörjön a beállítás során.

Pro tipp a Nuote Metalstól:Egyedi üllőspecifikációkat és beállítási paramétereket tudunk biztosítani, hogy illeszkedjenek a szegecsvonalhoz, biztosítva a fej egyenletes megjelenését minden tételben.

Alkalmazás-specifikus mérnöki tapasztalat – a szabványos tesztelésen túl

A Nuote Metalsnál a gombafejű szegecsekkel kapcsolatos szakértelmünk a valódi tetőfedési, padlóburkolati és panelrögzítési kihívások megoldásából fakad, több mint két évtizede. Láttuk a gyakori buktatókat – a fej deformálódását, a vékony lemezek áthúzását és a horganyzott bevonat sérülését a kötés során –, és minden termékhez kidolgoztunk megoldásokat.

Egyedülálló értékünk:

Valós szimuláció:A gombafejű szegecseinket tényleges panelanyagokon (hullámacél, szálcement lemezek, alumínium futófelület) teszteljük – nem csak szabványos tesztszelvényeken –, hogy igazoljuk a tapadást és az áthúzási teljesítményt terepi körülmények között.

A fej geometriájának optimalizálása:A kivételesen vékony anyagokkal (≤1,5 mm) rendelkező vásárlók számára a fej átmérőjét 2,5 × d–2,8 × d-re növelhetjük, vagy a fej magasságát 0,35 × d-re csökkenthetjük, hogy minimalizáljuk a kiemelkedést, miközben megtartjuk a szorítóerőt.

A bevonat integritása:A gombafejeket gyakran tűzihorganyozzák. A HDG-eljárásunk tartalmaz egy spin-off lépést, amely megakadályozza a túlzott cink felhalmozódását a fej és a szár találkozásánál – ez gyakori forrása a középen kívüli ülések és repedések kialakulásának.

Tételenkénti konzisztencia:A fej átmérőjét, magasságát és a szelet sugarát a gyártás minden szakaszában optikai mérőeszközzel figyeljük. Minden tétel tartalmaz egy mérettanúsítványt és kérésre egy beállítási jelentést, amely megmutatja az erőgörbéket és a műhelyfej méreteit az adott anyagköteghez.

Az átláthatóság bizalmat épít:Beállítási adatokat, tesztjelentéseket, sőt telepítési videókat is megosztunk ügyfeleinkkel – mert hiszünk abban, hogy az igazi szakértelmet nem csak a tanúsítványok, hanem az eredmények igazolják. Ez a Nuote Metals elkötelezettsége.

Gyakran ismételt kérdések a vasgombafejű szegecsekkel kapcsolatban

1. kérdés: A gombafejű szegecs helyettesítheti a kerek fejet és az alátétet?

V: Sok esetben igen – és ez az egyik fő oka annak, hogy az ügyfelek gombafejet választanak. Az extraszéles csapágyfelület (2,0×–2,5×d) nagyjából ugyanazt a területet fedi le, mint egy külön lapos alátéttel ellátott kerek fej, de a hozzáadott alkatrész, a kezelési lépés vagy az alátét eltolódásának lehetősége nélkül. Ez időt takarít meg az összeszereléshez és csökkenti a készlet bonyolultságát. Ha azonban az alkalmazás megköveteli, hogy az alátét tömítésként működjön (pl. neoprén alátét a vízszigeteléshez), az önálló szegecs nem helyettesítheti ezt a funkciót. A Nuote Metalsnál tanácsot adunk arról, hogy egy gombafej önmagában elegendő-e az adott panel anyag- és terhelési követelményeihez.

2. kérdés: A gombafejű szegecsek alkalmasak hullámos tetőfedő lemezekhez?

V: Abszolút – és széles körben használják pontosan ebben az alkalmazásban. A széles fej áthidalja a hullámos profilok magas pontjait anélkül, hogy behorpadna vagy belevágna a lemezbe. Az alacsony profilú kupola a tetőkarbantartás során a láb sérülésének kockázatát is csökkenti a kiálló kerek fejekhez képest. A legjobb eredmény elérése érdekében a tűzihorganyzott félcsöves gombafejeket ajánljuk – kiváló korrózióállóságot biztosítanak, és az alacsonyabb beállítási erő minimálisra csökkenti a lemez torzulását. A Nuote Metals több millió gombafejű szegecset szállított kereskedelmi tetőfedő projektekhez Észak-Amerikában, Európában és Délkelet-Ázsiában.

3. kérdés: Miért repednek meg egyes gombafej-szegecsek a fej-szár találkozásánál kötés közben?

V: A csomópontban a repedést szinte mindig az elégtelen filézési sugár vagy a túlzott beállítási erő okozza. A gombafej széles átmérője feszültségkoncentrációt hoz létre ott, ahol a fej találkozik a szárral – ha a sugár túl éles (0,3×d alatt), az anyag nem tud megfelelően folyni a felborítás során. A Nuote Metalsnál fenntartjuk a 0,5×d minimális filézési sugarat, és ezt optikai mérőműszerekkel szabályozzuk minden alakító állomáson. Ha a jelenlegi beszállítójánál repedést tapasztal, forduljon hozzánk a szegecs méreteivel és beállítási nyomásával – tudunk javasolni egy geometriai beállítást, amely kiküszöböli a problémát.
