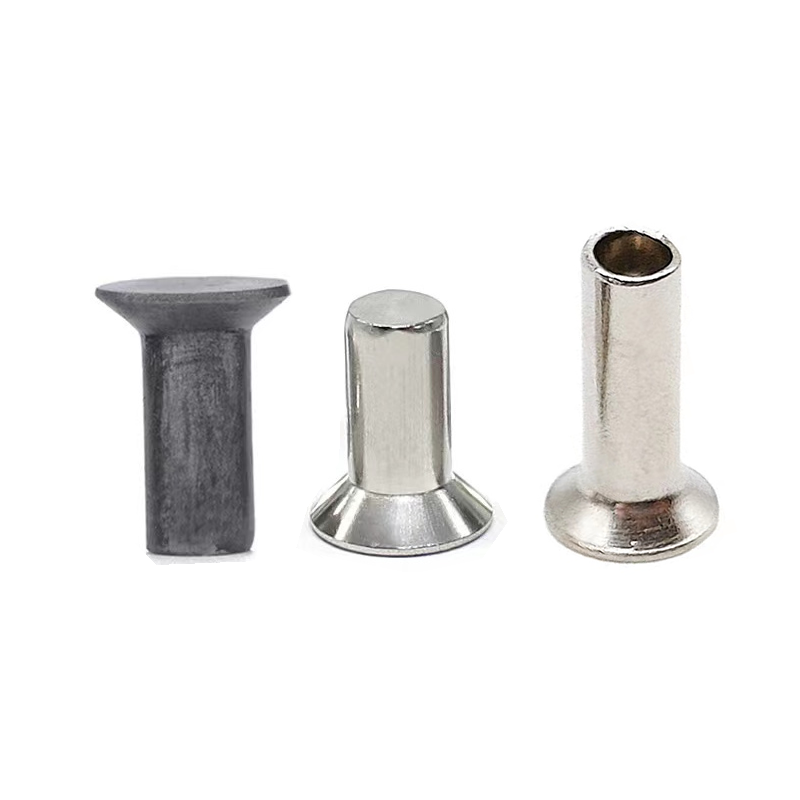

Vas süllyesztett fejű szegecsek

Nem minden szegecs látható – vagy érezhető. Ha készterméke elegáns, professzionális megjelenést kíván, nulla akadozási ponttal, aVas süllyesztett fejű szegecsaz a válasz. A Nuote Metalsnál ezeket a rögzítőelemeket pontosan szögben elhelyezett lapos tetejűvel gyártjuk, amely a beszerelés után teljesen egy szintben van a környező anyaggal.

Ez a süllyesztett illeszkedés kiküszöböli a kiálló fejeket, amelyek elkapják a ruhát, elvágják az ujjakat vagy zavarják a mozgó alkatrészeket. Ezért a süllyesztett szegecsek a standard választás az építészeti fémmegmunkálásokhoz, a járművek külsejében, a vasúti kocsik belsejében és minden olyan alkalmazásban, ahol a felület simasága ugyanolyan fontos, mint a kötés szilárdsága.

Mitől egyedi a süllyesztett fej?

A süllyesztett fejet (más néven "lapos fejet" vagy "süllyesztett lapos fejet") a kúpos alsó része határozza meg, amelyet úgy terveztek, hogy egy előre fúrt süllyesztő lyukba illeszkedjen.

Főbb geometriai jellemzők:

Fej alakja:Lapos tető, alatta kúpos 90°-os vagy 120°-os kúpos csapágyfelülettel

Fej átmérő:A szár átmérőjének körülbelül 1,4-1,6-szorosa (kisebb, mint a kerek vagy serpenyős fejek)

Fejmagasság:Nagyon alacsony – a szár átmérőjének mindössze 0,3-0,4-szerese

Kész profil:Pontosan egy síkban van a felülettel – vagy valamivel alatta

A kritikus tényező – Süllyesztési szög:

A legtöbb szabvány (beleértve a DIN 302-t és az ISO 1051-et is) 90°-os süllyesztési szöget ír elő általános használatra. Lágyabb anyagoknál, mint például alumínium vagy műanyag, néha előnyös a 120°-os szög az élfeszültség csökkentése érdekében. A Nuote Metals mindkét szöget kínál – és kérésre egyedi szögeket is.

Műszaki adatok – vas süllyesztett fejű szegecsek

DIN 302 (süllyesztett fejű szegecsek, tömör és félcső alakú) és ISO 1051 szerint gyártunk, teljes egyedi opcióval.

Kombinált méret- és mechanikai adatok

Countersund vs. Round vs. Pan – Egyértelmű döntési útmutató

Táblázat helyett itt az egyszerű logika:

• Válassza a Süllyesztett lehetőségetamikor a felületnek teljesen síkban kell lennie – kiemelkedések nem megengedettek. Ez kritikus fontosságú a külső járműpanelek, korlátok, szállítószalag burkolatok és végső szerelvények esetében, ahol festés vagy porfestés követi a szegecselést. A lapos teteje megakadályozza a törmelék felhalmozódását is.

• Válassza a Kerek fej lehetőségetamikor a kötés intenzív vibrációnak és ütésnek néz szembe – a magas kupola elnyeli az ütéseket és maximális kihúzási ellenállást biztosít.

• Válassza a Pan Head lehetőségetha vékony vagy puha anyagokkal dolgozik, amelyek széles terheléselosztást és alacsony (de nem sík) profilt igényelnek.

A legtöbb kivitelezés szempontjából kritikus alkalmazáshoz – építészeti, közlekedési és fogyasztási cikkekhez – az Iron süllyesztett fejű szegecs az egyetlen logikus választás. A Nuote Metals megfelelő süllyesztőszerszám-specifikációkat kínál a tökéletes illeszkedés érdekében.

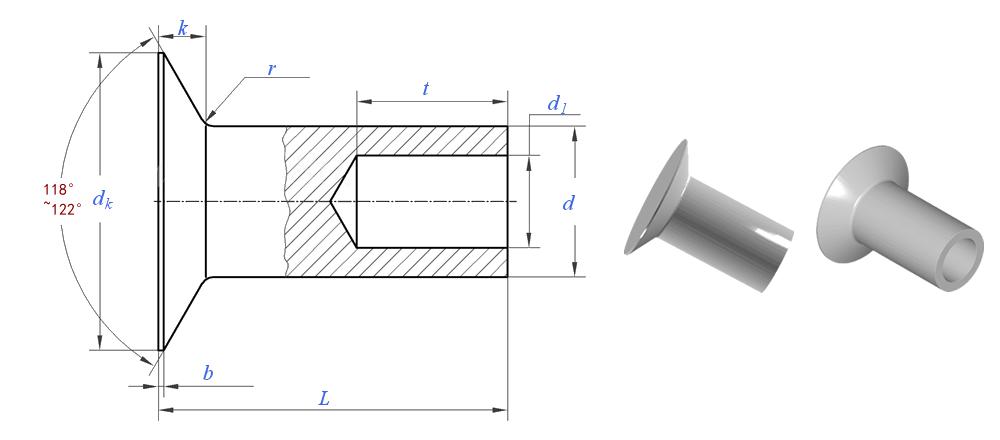

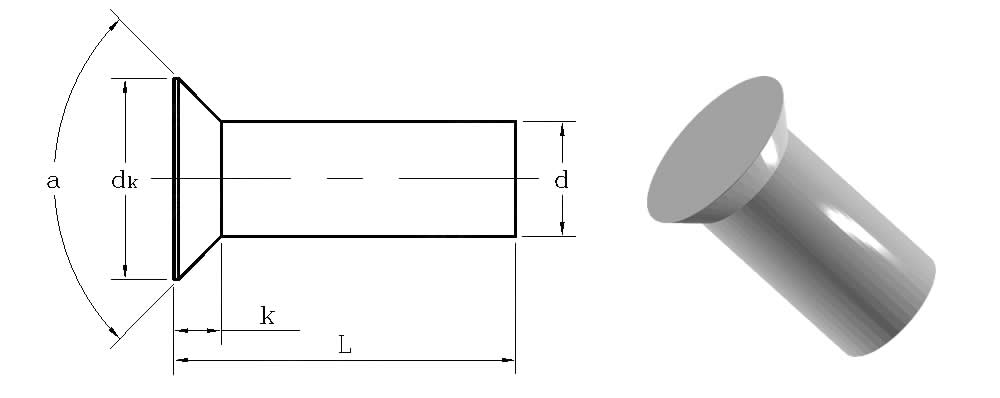

Szilárd vs. félcsöves – két út az öblítéshez

Mindkét karosszériatípus kompatibilis a süllyesztett fejekkel, de különböző gyártási méretekhez illeszkednek.

Gyakorlati tanács: Fvagy autóipari vagy készülékgyártó sorok esetén válasszon félcsöveset – gyorsabban köt és kevesebb erőt igényel. Hídelemekhez vagy nehéz berendezésekhez válasszon szilárd anyagot a maximális szilárdság érdekében.

Kritikus beépítési tényezők süllyesztett szegecseknél

Az igazán sík illeszkedés elérése nagyobb pontosságot igényel, mint a többi fejstílus. A legjobb eredmény érdekében kövesse az alábbi szabályokat:

Süllyesztőlyuk előkészítése:A süllyesztési szögnek (90° vagy 120°) pontosan meg kell egyeznie a szegecsfejjel. Már csak 5°-os eltérés esetén a fej kilóg vagy süllyed a felület alá, ami veszélyezteti a megjelenést és a terhelés átadását.

Mélységszabályozás:A süllyesztési mélységnek meg kell egyeznie a fejmagassággal (k). Túl sekély – a fej büszkén ül. Túl mély – a fej a felszín alá süllyed, elvékonyodva az anyag széle.

Sorja eltávolítása:Beállítás előtt mindig sorjázza le a furat mindkét oldalát – a sorja megakadályozza, hogy a kúpos fej teljesen beüljön, és excentrikus terhelést okoz.

Üllő választék:A süllyesztett szegecsek beállításához használjon lapos üllőt. A homorú üllő deformálja a fejet, és tönkreteszi az öblítést.

Pro tipp a Nuote Metalstól:A szegecsrendelésre szabott süllyesztési mélységmérőket és beállítószerszám-specifikációkat tudunk szállítani – ezzel megkímélve Önt a gyártási padlón a próba-hibától.

Precíziós mérnöki támogatás – A tesztelésen túli szakértelem

A Nuote Metalsnál tudjukVas süllyesztett fejű szegecseka teljesítmény a geometriai konzisztenciától és a beépítési kompatibilitástól függ – nem csak az anyagszilárdságtól. Több mint 20 éve és több mint 500 millió süllyesztett szegecsünkkel az autóiparban, a vasúti és az építészeti szektorban már azelőtt számítunk valós problémákra, mint a szögeltérés, az élek repedése és a középponttól eltérő ülések.

Ami megkülönböztet minket:

• Gyártás előtti mintavétel:A mintakötegek részletes beállítási jelentéseket tartalmaznak – üllőajánlások, erőgörbék és egybeillesztési érvényesítési adatok.

• SPC folyamatvezérlés:Minden alakító állomáson figyeljük a fej szögét, koncentrikusságát és magasságát – valós időben rögzítjük a 0,05 mm alatti eltéréseket.

• Helyszíni technikai támogatás:A kritikus projektek esetében mérnökeink segítenek a szerszámok beállításában és a gyártósor kalibrálásában.

• Teljes nyomon követhetőség:Minden tétel tartalmazza a méretjelentéseket, az ASTM A31 anyagtanúsítványokat és az opcionális harmadik fél által végzett ellenőrzést.

Nyíltan osztjuk meg a folyamatadatokat – mert az egyértelmű kommunikáció bizalmat épít. Ez az alkalmazás-központú megközelítés, amely messze túlmutat az általános tesztlistákon, a Nuote Metals különbsége.

Gyakran ismételt kérdések a vas süllyesztett fejű szegecsekkel kapcsolatban

1. kérdés: Mi a különbség a 90°-os és a 120°-os süllyesztett fejű szegecs között?

V: A szög a fej alatti kúpos felületre vonatkozik. A 90° a legtöbb acél- és fémalkalmazás nemzetközi szabványa (DIN 302, ISO 1051). Jó illeszkedést biztosít a szabványos süllyesztett szerszámokhoz. A 120°-os szöget általában puhább anyagokhoz, például alumíniumhoz, műanyaghoz vagy fához használják – a szélesebb szög csökkenti az élnyomást, és csökkenti annak kockázatát, hogy az anyag meghasadjon a furat körül. A Nuote Metalsnál mindkettőt raktárunkban áll, és tudjuk ajánlani a megfelelő szöget az anyag keménysége és vastagsága alapján. Ha bizonytalan, küldje el nekünk az anyag specifikációit, és tanácsot adunk.

2. kérdés: Megrepedhet a szegecsfej beállítás közben, ha rossz süllyesztési szöget használok?

V: Abszolút – és ez egy gyakori hiba. Ha az anyagában a süllyesztési szög élesebb vagy sekélyebb, mint a szegecsfej, a fej nem fog egyenletesen illeszkedni. A beállítás során a nem illeszkedő érintkező feszültségpontokat hoz létre, amelyek a fej élének nyírását vagy megrepedését okozhatják, különösen keményebb vas/acél esetén. Mindig pontosan igazítsa a szögeket. Ha a meglévő szerszámai nem szabványos szöget használnak, a Nuote Metals egyedi szögszegecseket tud gyártani, hogy megfeleljen – csak adja meg a süllyesztő vágó specifikációját.

3. kérdés: A vas süllyesztett fejű szegecsek gyengébbek, mint a kerek fejű szegecsek?

V: A nyírószilárdság (oldal-oldali erő) tekintetében közel azonosak, mivel mindkettő a szár átmérőjétől függ. Ütésállóságban és kihúzásállóságban azonban a kerek fej erősebb, mert nagyobb anyagtömege van a szár közepén. A süllyesztett fej vékonyabb lévén, körülbelül 15-20%-kal kisebb ütéstűrést biztosít. Ezért javasoljuk a süllyesztett fejeket a kritikus felületkezeléshez, alacsony ütésálló környezetekhez (például építészeti burkolatokhoz vagy belső panelekhez), a kerek fejeket pedig a nagy teherbírású szerkezeti keretekhez. A Nuote Metals mindig rákérdez az Ön működési környezetére, hogy eligazítsa a megfelelő fejstílus felé.
