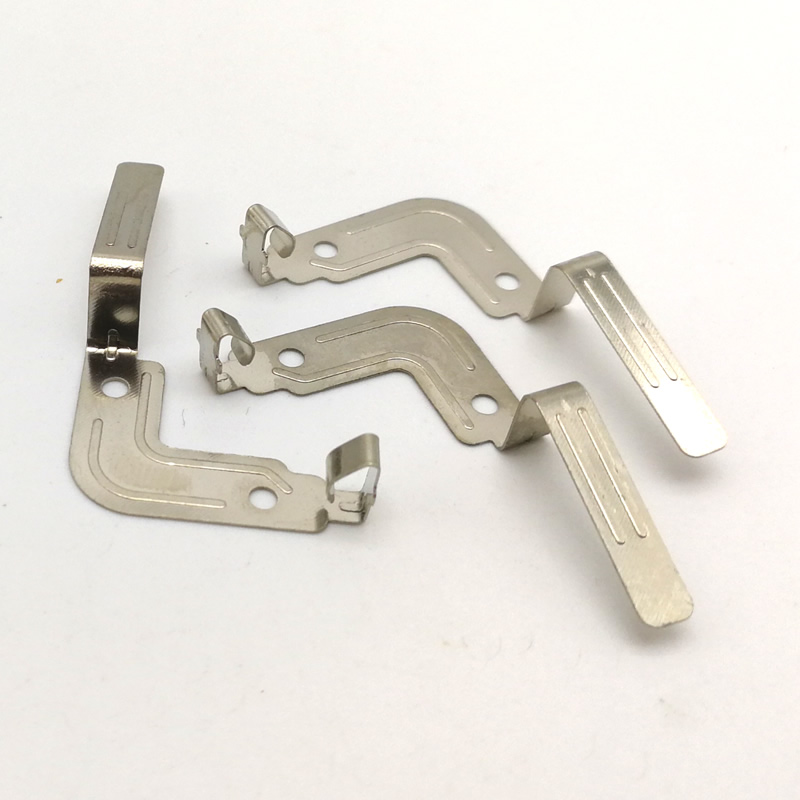

termékleírás

A fémalakítás versengő világában a sebesség közvetlenül befolyásolja a költségeket. A nagy sebességű bélyegzés az a gyártási folyamat, amely percenként több ezer precíziós alkatrészt szállít, így ez a preferált választás az olyan iparágakban, ahol nagy mennyiségű, kis és közepes méretű fém alkatrészekre van szükség.

Nuote Metalsdedikált nagysebességű bélyegzőberendezést üzemeltet, percenként 200-1200 ütésre képes présekkel. Nagy sebességű bélyegzősoraink évente több milliárd alkatrészt gyártanak az autóipar, az elektronikai, az orvosi és a fogyasztási cikkek ágazata számára.

Mi az a nagy sebességű bélyegzés?

A nagy sebességű bélyegzés egy fémformázási eljárás, amelynek során a présekre szerelt egyedi progresszív matricákat használnak, amelyek a hagyományos sajtolásnál lényegesen nagyobb sebességgel dolgoznak. Tipikusnagy sebességű bélyegzéspercenként 200–1200 lökettel (SPM) működik, szemben a szabványos prések 30–80 SPM-ével.

Anagy sebességű bélyegzésA folyamat a fémtekercset egy egyengetőn keresztül vezeti be a présbe. Minden egyes ütés több műveletet hajt végre – átszúrást, simítást, hajlítást, vágást – egyszerre. Az alkatrészek több ezer óránkénti sebességgel lépnek ki a szerszámból.

A nagy sebességű bélyegzés fő jellemzői:

Rendkívül nagy teljesítmény – Heti millió alkatrész egyetlen nyomással

Szűk tűrések – A merev matrica-konstrukció és a présstabilitás révén megmarad

Minimális munkaerő – Teljesen automatizált tekercs-alkatrész gyártás

Alacsonyabb darabár – A nagy mennyiség amortizálja a szerszámozási és beállítási költségeket

Miért válassza a Nuote fémeket nagy sebességű bélyegzéshez?

Speciális géppark

Nuote Metalskifejezetten nagy sebességű bélyegzésre konfigurált préssort tart fenn. Minden présgép fejlett rezgéscsillapító és precíziós vezetőrendszerrel rendelkezik.

Nyomja meg a Paraméter gombot	Specifikáció
Nyomja meg a típust	C-váz és egyenes oldali nagy sebesség
Préskapacitás	25 tonnától 200 tonnáig
Sebesség tartomány	200-1200 ütés percenként
Maximális tekercs szélesség	400 mm
Maximális anyagvastagság	3,0 mm (acél) / 1,5 mm (rozsdamentes)
Az adagolás pontossága	±0,05 mm
Die védelem	Érzékelők adagolási hiba, alkatrész kilökődés, anyag kihajlás esetén

Szerszámozási szakértelem nagysebességű bélyegzéshez

Nagy sebességű bélyegzésrendkívüli követelményeket támaszt a szerszámgyártással szemben. A Nuote Metals progresszív szerszámokat tervez és gyárt kifejezetten nagy sebességű működéshez:

--Keményfém lyukasztók és betétek – Kopásállóság több millió ütésért

-- Kiegyensúlyozott szerszámrészek -- Csökkentett vibráció magas fordulatszám mellett

-- Pozitív alkatrész kilökődése – Levegős vagy rugós csapok a szerszám eltávolításához minden egyes löketnél

-- Kenőrendszerek -- Mikroködös applikátorok az egyenletes tekercsbevonat érdekében

-- Gyorsan cserélhető szerszámkészletek – Kevesebb mint 30 perc a kockacserénél

A Nuote Metals nagysebességű bélyegzés műszaki lehetőségei

Anyagkompatibilitás nagy sebességű bélyegzéshez

Nem minden fém teljesít egyformán a nagy sebességű bélyegzésben.Nuote Metalsa következő anyagokat validálta nagy sebességű gyártáshoz:

Anyag	Tipikus vastagság	Max SPM	Közös részek
Alacsony széntartalmú acél (SPCC, SPCD)	0,2 – 2,5 mm	1200	Kapcsok, alátétek, kapcsok
Rozsdamentes acél (304, 301)	0,1-1,2 mm	600	Rugós érintkezők, orvosi alkatrészek
Sárgaréz (C260, C268)	0,1 – 2,0 mm	1000	Elektromos kapcsok, csatlakozó érintkezők
Foszfor bronz	0,1-0,8 mm	1000	Relérugók, kapcsolólapátok
Alumínium (5052, 1100)	0,2 – 2,0 mm	800	Hűtőbordák, EMI-pajzsok, akkumulátor érintkezők
Réz (C110)	0,1-1,5 mm	1200	Gyűjtők, földelő kapcsok

Nagy sebességű bélyegzéssel elérhető mérettűrések

A magas kerékpározási arány ellenéreNuote Metalsszűk tűréseket tart fenn a szerszámba helyezett érzékelés és a szerszámacél kiválasztása révén.

Funkció típusa	Standard tolerancia (nagy hangerő)	Precíziós képesség (beépített érzékelőkkel)
A furat átmérője (5 mm alatt)	±0,025 mm	±0,010 mm
Üres kontúr (progresszív csík)	±0,050 mm	±0,025 mm
Lyuk-lyuk középtávolság	±0,050 mm	±0,025 mm
Formázási magasság (hajlítások, gödröcskék)	±0,075 mm	±0,050 mm
Laposság (50 mm-es hosszonként)	±0,10 mm	±0,05 mm
Sorja magassága (nyírt élek)	≤0,05 mm	≤0,025 mm

Gyártási mennyiségek nagy sebességű bélyegzéshez

Nagy sebességű bélyegzésa leggazdaságosabb nagyobb mennyiségeknél.Nuote Metalsútmutatást ad a mennyiségi szintekhez.

Volume Tier	Tipikus alkatrészmennyiség	Ajánlott eljárás	Átfutási idő (szerszám)
Prototípus / Pilóta	100 – 5000 db	Lézeres vágás vagy puha szerszámozás	7-14 nap
Alacsony hangerő	5.000 – 50.000 db	Hagyományos bélyegzés (80 SPM)	20-30 nap
Közepes hangerő	50.000 – 500.000 db	Nagy sebességű bélyegzés (400 SPM)	25-35 nap
Nagy hangerő	500.000 – 10M+ db	Nagy sebességű bélyegzés (800+ SPM)	30-45 nap

Ha további információkat szeretne megtudni a bélyegzésünkről, nézze meg az alábbi videót.

Nagysebességű bélyegzésre legalkalmasabb alkalmazások

Nuote Metalsszámos iparágban alkalmazott nagy sebességű bélyegzést. Az alábbiakban a jellemző részcsaládok láthatók.

Minőségbiztosítás a nagy sebességű bélyegzésben – EEAT-elvek

Nuote Metalstapasztalatot, szakértelmet, tekintélyt és bizalmat mutat be szigorú folyamatellenőrzésekkelnagy sebességű bélyegzés.

Tapasztalat a nagy sebességű szerszámok tervezésében

Szerszámmérnökeink több mint 500 progresszív szerszámot terveztek a nagy sebességű sajtoláshoz három évtizedes kombinált tapasztalattal. Mindegyik szerszám végeselem-elemzésen (FEA) megy keresztül, hogy előre jelezze a szalag mozgását és rezgésmódját a gyártás előtt.

Szakértelem a folyamat közbeni monitorozásban

A nagy sebességű bélyegzés valós idejű minőségi visszajelzést igényel. A Nuote Metals a következőket alkalmazza:

Optikai érzékelők – Minden löketnél észleli az alkatrész jelenlétét és alakját

Lézeres mikrométerek – A kritikus szélességek mérése másodpercenként 1000 leolvasással

Örvényáramú vizsgálat – Az anyag keménységének és repedéseinek ellenőrzése (biztonsági alkatrészeknél)

SPC szoftver – Nyomon követi a mérettrendeket és a riasztásokat az elsodródáskor

A tekintélyesség az iparági megfelelőségen keresztül

Nagy sebességű bélyegzési műveleteink tanúsítvánnyal rendelkeznek:

ISO 9001:2015 – Teljes körű minőségirányítás

IATF 16949 – Autóipari minőségi szabvány (autóipari projektekhez elérhető)

IPC-A-610 – Elfogadhatóság elektronikus szerelvényekhez (ahol alkalmazható)

RoHS és REACH – Anyagmegfelelőség minden gyártott alkatrész esetében

Bizalom az adatok átláthatóságán keresztül

A Nuote Metals minden nagy sebességű bélyegzési gyártási megrendeléshez a következőket kínálja:

Első cikkvizsgálati jelentés – 100%-ban mért méretek

Folyamatképesség (Cpk) vizsgálat – Ügyfélkritikus dimenziókhoz

Anyagtanúsítványok – Eredeti malomig visszavezethető

Mintaalkatrészek – 20 darabot a teljes gyártás előtt szállítanak ki

Nagy sebességű bélyegzés és hagyományos bélyegzés – összehasonlítás

A gyártási folyamat kiválasztásakor elengedhetetlen a kompromisszumok megértése.

Tényező	Hagyományos bélyegzés	Nagy sebességű bélyegzés
Löketszám percenként	30-80	200 – 1200
Tipikus éves mennyiség	50-500 ezer alkatrész	500k – 50M alkatrész
Die építés	Szerszámacél (D2, A2)	Keményfém lapkák + szerszámacél
Die költség	Alsó (egyszerűbb felépítés)	Magasabb (precíziós köszörülés szükséges)
Alkatrész összetettsége	Egyszerűtől közepesig	Egyszerű (elsősorban lapos vagy enyhe alakítású)
Anyagvastagság tartomány	0,5 – 6,0 mm	0,1 – 3,0 mm
Átállási idő	1-2 óra	0,5-1 óra (gyors csereszerszám)
Munka műszakonként	1-2 operátor	0,5 kezelő (félautomata)
Darabár (nagy mennyiség)	Mérsékelt	Nagyon alacsony

Nuote Metalsnagy sebességű bélyegzést javasol, ha az éves mennyiség meghaladja az 500 000 darabot, és az alkatrész geometriája elsősorban lapos vagy enyhe kanyarokat tartalmaz.

Gyakran ismételt kérdések a nagysebességű bélyegzéssel kapcsolatban

Az alábbiakban a Nuote Metals-hoz érkezett leggyakoribb műszaki kérdéseket találjuknagy sebességű bélyegzés.

1. kérdés: Mekkora a minimális éves mennyiség a nagysebességű bélyegzőszerszámok költségeinek igazolásához?

V: A nagy sebességű bélyegzés fedezeti pontja az alkatrész összetettségétől és anyagától függ. A Nuote Metals általános szabálya szerint a nagy sebességű bélyegzés akkor válik gazdaságilag előnyössé, ha az éves mennyiség meghaladja az 500 000 darabot egyszerű alkatrészeknél (alátétek, kapcsok, kapcsok), vagy a 200 000 darabot közepesen összetett alkatrészeknél (több hajlítás, szűk tűrések). Ezen küszöbértékek alatt a hagyományos bélyegzés vagy akár a CNC lyukasztás alacsonyabb összköltséget kínálhat, ha a szerszámok amortizációját vesszük figyelembe. Például egy tipikus, nagy sebességű, keményfém betétes progresszív sajtolószerszám 8000–20 000 dollárba kerül az állomások számától függően. Ha ez a szerszám egyenként 0,01 dolláros alkatrészt gyárt, szemben a hagyományos bélyegzéssel, darabonként 0,03 dollárral, akkor az alkatrészenkénti megtakarítás 0,02 dollár. A kocka 400 000-1 000 000 darab után megtérül. A Nuote Metals ingyenes költség-összehasonlító elemzést biztosít az Ön alkatrészrajzához – a darabárat mind a hagyományos, mind a nagy sebességű bélyegzési módszerekhez számítjuk.

2. kérdés: A nagy sebességű bélyegzés előállíthat-e összetett háromdimenziós formájú alkatrészeket, például mélyhúzott csészéket vagy többszögű konzolokat?

V: A nagysebességű sajtolás a túlnyomóan lapos vagy enyhe formázású (az anyagvastagság 3-4-szeres hajlítási magasságú) részekhez a legalkalmasabb. A mélyhúzás (a csésze mélysége nagyobb, mint az átmérő) vagy az összetett többszögű konzolok általában lassabb préselési sebességet igényelnek (30–80 SPM), hogy az anyag szakadás vagy gyűrődés nélkül megfelelően folyjon. A Nuote Metals azonban korlátozott formázást is beépíthet a nagy sebességű sajtolószerszámokba – például dombornyomott bordákba, sekély mélyedésekbe, eltolt ívekbe (Z-formák) és egyszerű U-hajlításokba 90 fokig. Ha az Ön alkatrésze 8 mm-nél nagyobb mélyhúzást vagy több összetett hajlítást igényel, javasoljuk a hagyományos bélyegzősorunkat, amely 60-100 SPM sebességgel működik, de bonyolultabb geometriákat is képes kezelni. Forduljon a Nuote Metalshoz 3D modelljével, és mérnökeink tanácsot adnak arról, hogy a nagy sebességű bélyegzés műszakilag megvalósítható-e az Ön adott geometriájában.

3. kérdés: Hogyan tartja meg a Nuote Metals a méretstabilitást hosszú, nagy sebességű bélyegzés közben (több millió ütés)?

V: A nagy sebességű bélyegzés fő kihívása a pontosság megőrzése több millió ütésnél. A Nuote Metals három stratégiát alkalmaz. Először is keményfém lapkákat használunk az összes kritikus forgácsoló- és alakítóállomáshoz – a keményfém éles éleket 10-20-szor hosszabb ideig tart fenn, mint a szerszámacél, így megakadályozza a sorja növekedését és a méretsodródást. Másodszor, a nagy sebességű bélyegzőprések automatikus kenőrendszerekkel vannak felszerelve, amelyek minden löketnél mikroolajat juttatnak a tekercsbe, csökkentve a súrlódást és a hőfelhalmozódást. Harmadszor, beépített érzékelést valósítunk meg: optikai érzékelők figyelik az alkatrészek jelenlétét, a lézermikrométerek pedig 10 000 ütésenként ellenőrzik a kulcsszélességet. Ha bármely mérés eléri a szabályozási határértékeket, a prés automatikusan leáll. Ezekkel a módszerekkel a Nuote Metals rendszeresen nagy sebességű, 5–10 millió alkatrészből álló sajtolási munkákat végez jelentős szerszámkopás nélkül. Folyamatos Cpk jelentéseket biztosítunk 100 000 darabonként a folyamat stabilitásának bizonyítására.

4. kérdés: Milyen típusú hibák jellemzőek a nagy sebességű bélyegzésre, és hogyan akadályozza meg ezeket a Nuote Metals?

V: A nagy sebességű bélyegzés olyan hibamódokat vezet be, amelyek nem láthatók lassabb folyamatoknál. A leggyakoribb a tekercs kihajlása (az anyag felhalmozódik a szerszám bemeneténél a betáplálás hibája miatt), a zsugorodás (a hő hatására a fém átvitele a lyukasztófelületekre) és a hiányos csupaszítás (az alkatrész a lyukasztáshoz tapad, és visszakerül). A Nuote Metals speciális tervezési jellemzőkkel akadályozza meg ezeket: precíziós adagolóhengerek szervovezérléssel (±0,02 mm-es pontosság), polírozott és bevont lyukasztók (a TiN vagy TiCN bevonatok csökkentik a pattanást), valamint az anyagvastagsághoz szabott rugónyomású pozitív csupaszító lemezek. Ezenkívül nagy sebességű bélyegzőgépeink tartalmaznak elakadás-érzékelőket és szalagkihajlás-érzékelőket, amelyek egy löketen belül leállítják a prést. Azoknál az anyagoknál, amelyek nagy sebességnél hajlamosak az élrepedésre (pl. félkemény rozsdamentes acél), javasolhatjuk az izzítást vagy más kenőanyagot. Ha a fenti problémák bármelyikét tapasztalja egy meglévő nagysebességű bélyegző beszállítójánál, a Nuote Metals díjmentesen felülvizsgálhatja az Ön alkatrész- és szerszámkialakítását.
