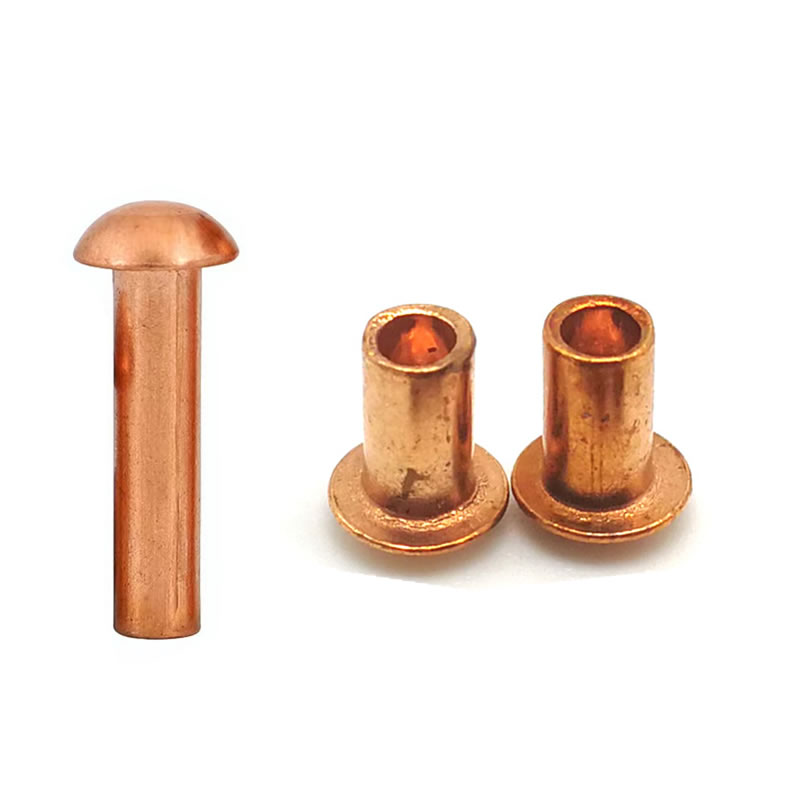

Réz kerek fejű szegecsek

Réz kerek fejű szegecsek – amikor a vezetőképességnek túl kell élnie a vibrációt és az ütéseket

A legtöbb elektromos csatlakozásnál a lapos fejű vagy süllyesztett szegecs jól működik. De tedd fel ezt a csuklót egy vibráló motorra, egy hullámverte tengeri szerelvényre vagy egy vasúti kocsi földelő hevederére – és a szabályok megváltoznak. Az alacsony profilú fej, amely helyet takarított meg, felelősséggé válik: kevesebb anyag a szár felett, alacsonyabb kihúzási ellenállás, gyorsabb kilazulás ütés hatására.

Réz kerek fejű szegecsekezt megoldani. A Nuote Metalsnál a nagy tisztaságú rezet (C11000 vagy C10200) egy mély, domború fejjel kombináljuk, amely elnyeli az ütéseket, ellenáll a vibráció lazításának, és évtizedekig fenntartja az alacsony ellenállású vezetőképességet. Ez nem egy általános célú rézszegecs. Ez egy rögzítőelem, amelyet a legkeményebb elektromos és tengeri csatlakozásokhoz terveztek.

Az igazi probléma – laza talaj a nagy vibrációjú berendezésekben

A vibráció az elektromos kötések csendes gyilkosa. A 0,1 mm-rel meglazult földelő heveder növelheti az ellenállást, hőt termelhet, és végül meghibásodhat. A szabványos lapos fejű rézszegecsek kizárólag a szorítóerőre támaszkodnak – állandó vibráció mellett ez az erő csökken.

Kerek fejű rézszegecsekváltoztasd meg a fizikát:

• A kupola geometriája lengéscsillapítóként működik– az ütközési energia szétterül az ívelt felületen, ahelyett, hogy a fej-szár találkozásánál koncentrálna.
• Több anyagtömeg a szár felett– a kihúzási ellenállás 25-30%-kal nagyobb, mint a lapos fejjel egyenértékű.

• Önzáró hajlam– megfelelő beállítás esetén a domború műhelyfej mechanikus reteszelést hoz létre, amely ellenáll a kilazulásnak.

A mező adatai:Az ejtősúlyos ütési tesztekben a kerek fejű rézszegecseink 35%-kal több energiát nyelnek el, mint az azonos átmérőjű lapos fejű rézszegecsek. A rezgési teszteknél (10–2000 Hz, 10g) 3-szor tovább tartják a szorítóerőt, mielőtt mérhető kilazulást mutatnak.

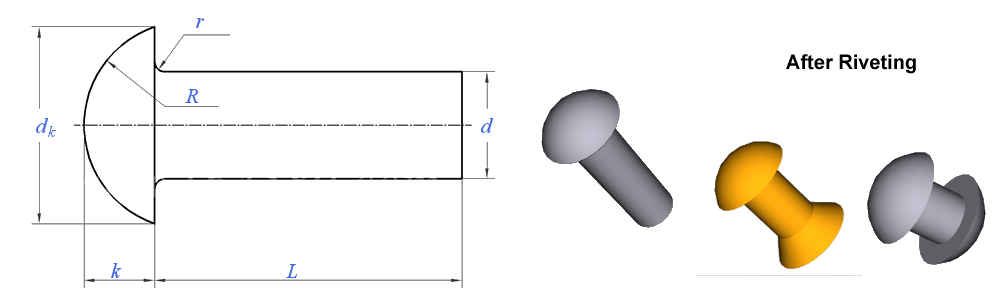

Műszaki adatok – Réz kerekfejű szegecsek

DIN 660 (1–8 mm) és DIN 124 (10–36 mm) megfelelőinek megfelelően gyártva. Egyedi méretek kaphatók.

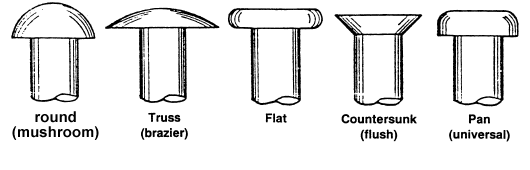

Kerek fej vs. lapos fej vs. süllyesztett fej – csak réz alkalmazásokhoz

Ez nem egy általános fej-összehasonlítás. A réz lágyságára és vezetőképességére jellemző.

Kerek fej:A legjobb rezgés és ütés ellen. A kupola elnyeli az ütéseket és ellenáll a kilazulásnak. Kicsit magasabb profilú. Előnyös motorkapcsokhoz, tengeri hardverekhez, sínföldeléshez.

Lapos fej:Alacsony profilú, gubancmentes felületekhez a legjobb. Nincs szükség süllyesztésre. De alacsonyabb ütésállóság – nem ideális vibráló ízületekhez.

Süllyesztett:A legjobb az öblítéshez. Kúpos furat szükséges. Legvékonyabb fej = legkisebb ütésállóság. Kerülje a nagy vibrációjú réz csatlakozásokat.

Javaslatunk:Ha a csatlakozás vibrálni fog, válassza a Nuote Metals réz kerek fejű szegecseit. A kis profilbüntetés megéri az ízületek megbízhatóságának hatalmas növekedését.

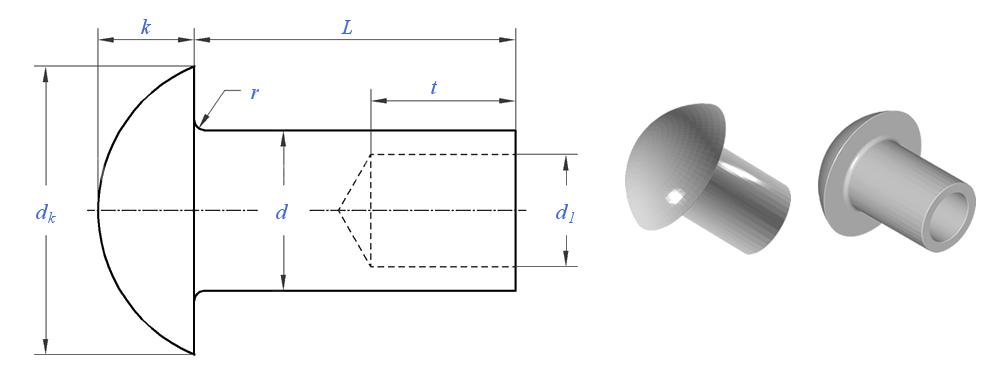

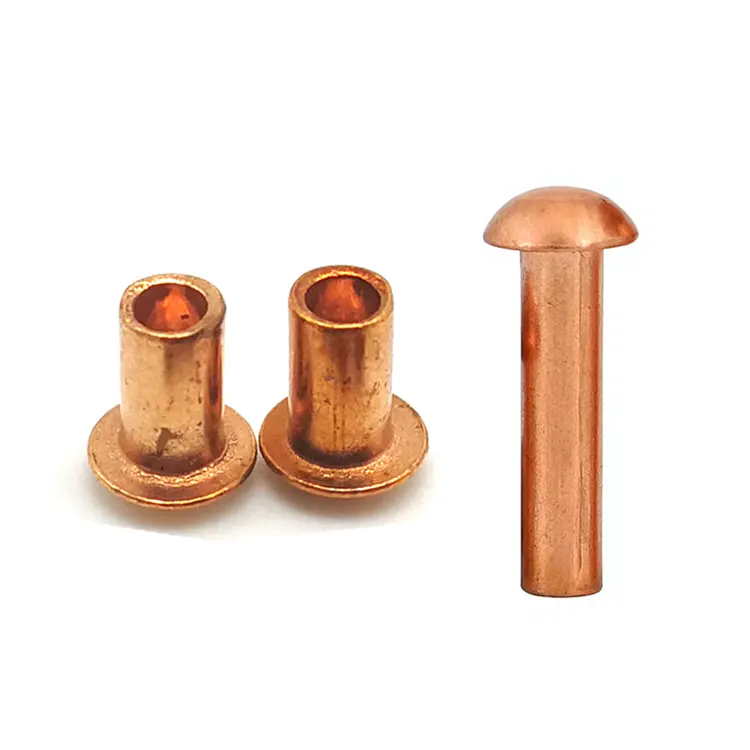

Tömör vs. félcsöves – Rezgésveszélyes réz kötésekhez

Kulcsfontosságú betekintés:A maximális rezgésállóság érdekében válasszon szilárd anyagot. A teljesen feltöltött szár erősebb mechanikai zárat hoz létre. A félcsöves gyorsabban kötődik, de valamivel kevésbé ellenáll a hosszú távú lazításnak.

Hogyan készítenek a Nuote Metals Engineers réz kerek fejű szegecseket az ütés érdekében

A legtöbb rézszegecs-szállító egyszerűen hidegfejjel rögzíti a huzalt, és szállítja. Többet teszünk – mert a kerek fejű rézszegecsek másképp működnek, mint a lapos fejűek.

Az alakítás kihívása:

A réz megmunkálása gyorsan megkeményedik. Mély kupola kialakításakor az anyagnak repedés nélkül kell folynia a fej-szár találkozásánál. Szerszámaink a következőket használják:

Progresszív többlépcsős alakítás– egy helyett három-öt ütés, csökkentve a stresszkoncentrációt.

Polírozott szerszámfelületek– megakadályozza a mikrokarcolásokat, amelyek repedés keletkezési helyeivé válnak.

Ellenőrzött hőkezelés– a fokozatok között lágyítjuk a vezetéket, hogy helyreállítsuk a rugalmasságot.

Hatásvizsgálatot végzünk:

A kerek fejű rézszegecsek minden tételét a következőkre tesztelték:

Csökkentő hatás– 5kg súly 500mm-től, deformáció és repedés mérése.

Vibrációs fáradtság– 10–2000 Hz-es sweep 8 órán keresztül, bilincs terhelés megtartásának mérése.

Fej-szár filé vizsgálat– 20-szoros nagyítás a sugár integritásának ellenőrzéséhez.

Miért fontos ez neked:

Egy réz kerek fejű szegecs, amely ütés hatására megreped, az egész földelő áramkört tönkreteszi. Folyamatszabályozásunk biztosítja, hogy minden szegecs elnyeli az ütést, nem pedig átviszi a kötésre.

Ez az alkalmazás-specifikus tervezés az oka annak, hogy a Nuote Metals kerek fejű rézszegecseket szállít motorgyártóknak, hajózási vállalkozóknak és vasúti jelzőtársaságoknak több mint 50 országban.

Rezgésveszélyes ízületek felszerelése

Lyuk mérete:d + 0,05 mm - d + 0,1 mm. Szorosabb, mint az acél – réz folyik, hogy kitöltse a lyukat.

Beállító erő:Az acél szegecserő 40-60%-a. A túlzott erő lelapítja a kupolát, és csökkenti az ütéselnyelést.

Üllő választék:Használjon homorú üllőt, amely illeszkedik a kupola sugarához. A lapos üllő deformálja a fejet, és feszültségnövelőket hoz létre.

Boltfej kialakítása:A maximális rezgésállóság érdekében alakítson ki egy teljes, lekerekített műhelyfejet – ne laposat. A lekerekített profil jobban elosztja a terhelést.

Elektromos előkészítés:Tisztítsa meg az összes felületet izopropil-alkohollal. 10 A feletti csatlakozásokhoz használjon ónozott vagy ezüstözött szegecseket, hogy megakadályozza az oxidképződést.

Él távolság:≥1,5×d a furat közepétől az anyag széléig.

Gyakran ismételt kérdések a réz kerekfejű szegecsekkel kapcsolatban

1. kérdés: Miért válasszak kerek fejű rézszegecset lapos fej helyett elektromos földeléshez?

V: A döntés a vibráción és a hatáson múlik. Ha a földelő csatlakozás helyhez kötött – mint egy gyűjtősín egy száraz, stabil panelben –, a lapos fejű rézszegecs jól működik és helyet takarít meg. De ha az ízület vibrációt (motorok, generátorok, vasúti kocsik, tengeri motorok) vagy ütközést (hullámhatás, nehézgépek) tapasztal, a kerek fej a jobb választás. A kupolás fejben 25-30%-kal több anyag van a szár felett, ami növeli a kihúzási ellenállást. Ennél is fontosabb, hogy a kupola alakja elnyeli az ütést, ahelyett, hogy átvinné az ízületre. Vizsgálataink során a kerek fejű rézszegecsek 3-szor hosszabb szorítóerőt tartanak fenn, mint a lapos fej ugyanazon rezgésprofil mellett. A Nuote Metals a kerek fejet ajánlja minden olyan földelési alkalmazáshoz, ahol a berendezés mozog vagy vibrál.

2. kérdés: Hogyan befolyásolja a réz lágysága a kerek fejű szegecsek beállítását – a fej túl könnyen deformálódhat?

V: A réz lágyabb, mint az acél, így könnyebben deformálódik – de ez tulajdonképpen előny, ha megfelelően szabályozzák. A kulcs a megfelelő beállítási erő (az acélhoz használt 40–60%-a) és a kupola sugarának megfelelő homorú üllő használata. Ha túlságosan beállítja, a kupola lelapul, csökkentve az ütéselnyelést és a kihúzási ellenállást. Ha alul beállítja, a műhelyfej nem alakul ki teljesen, és a kötés meglazul. A Nuote Metalsnál minden megrendeléshez ajánlott erőgörbéket és üllőspecifikációkat adunk. Kínálunk félcsöves réz kerek fejű szegecseket is, amelyek még kisebb erőt igényelnek, és elnézőbbek a nagy volumenű automatizált beállításoknál.

3. kérdés: Használhatók-e a réz kerekfejű szegecsek alumínium gyűjtősínekkel vagy panelekkel?

V: Csak száraz, beltéri környezetben – és még ilyenkor is óvatosságot ajánlunk. A réz és az alumínium galvanikusan különbözik egymástól. Nedvesség (akár páratartalom) jelenlétében a közvetlen érintkezés galvanikus cellát hoz létre, amely korrodálja az alumíniumot. Kültéri, tengeri vagy nedves alkalmazásokhoz ne csatlakoztasson rézszegecseket közvetlenül az alumíniumhoz. Ha réz és alumínium összekapcsolására van szükség, fontolja meg: (a) bimetál átmeneti alátét használatát, (b) ónozott rézszegecseket (az ón csökkenti a galvanikus potenciált), vagy (c) alumínium oldalra váltson alumíniumszegecsekre. A Nuote Metals réz- és alumíniumszegecseket is szállít – mi segítünk kiválasztani a megfelelő anyagot az adott kötéshez és környezethez.
