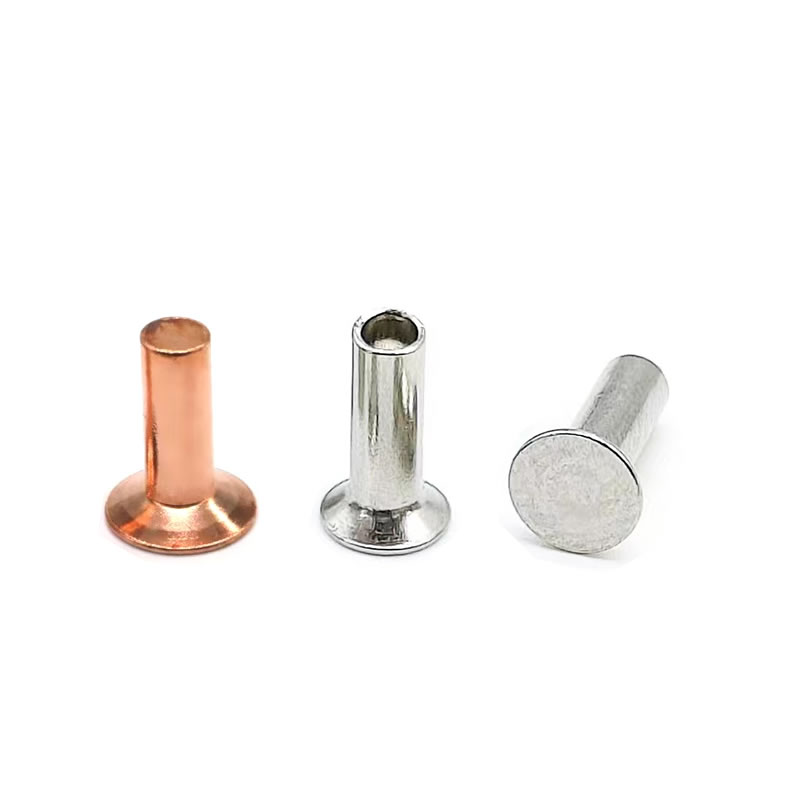

Réz süllyesztett fejű szegecsek – síkba simított felület, ahol a kiemelkedés nem választható

Egyes alkalmazások nem tolerálják a felemelt fejet. Csónakfedélzet, amelynek simának kell lennie a láb alatt. Réz homlokzatok, ahol minden panelnek tökéletesen síkban kell lennie. Precíziós műszerek, ahol egy kiálló szegecs zavarná a mozgó alkatrészeket. Ezekre a munkákra a réz süllyesztett fejszegecs az egyetlen megoldás.

A Nuote Metalsnál precíz, 90°-os szögben megmunkálunk süllyesztett rézszegecseket, amelyek teljesen beleférnek egy előre kivágott kúpos furatba. Az eredmény egy monolit érzetű felület – nincsenek akadozási pontok, nincs látható rögzítőelem, csak sima réz. De az sima felületnek egy kompromisszum is jár: a fej vékonyabb, a beszerelés nagyobb pontosságot igényel, és nem minden rézfelhasználás alkalmas.

Az elsüllyedt kompromisszum – sík felület vs. csökkentett fejerő

A süllyesztett fej alul kúpos, úgy tervezték, hogy beleférjen egy hozzáillő kúpos lyukba. Helyes felszerelés esetén a fej teteje egy szintben van a környező rézfelülettel.

Amit nyersz:

• Teljesen sima felület – nincs kiemelkedés, nincsenek elakadási pontok
• Sima felület festéshez, lakkozáshoz vagy patinázáshoz
• Csökkentett légellenállás tengeri vagy aerodinamikai alkalmazásokban
• Professzionális, kész megjelenés építészeti rézre

Amiről lemondasz:

• 15-20%-kal alacsonyabb ütésállóság a kerek fejhez képest– a süllyesztett fejnek kisebb az anyagtömege a szár felett.
• Alacsonyabb kihúzási ellenállás– a kúpos felfekvési felületnek kisebb az effektív felülete, mint egy lapos vagy tányérfejnek.
• Előre megmunkált süllyesztést igényel– egy extra gyártási lépés, amely költséget és időt növel.

A réz kritikus szabálya:Mivel a réz puha, a süllyesztést tisztán kell vágni, és pontosan meg kell egyeznie a szegecsszöggel. A nem illeszkedő szög – akár 3–5 fok – olyan feszültségpontot hoz létre, amely a beállítás során megrepedhet a fejben, vagy rezgés hatására meglazulhat. A Nuote Metals dokumentált fejszögű szegecseket szállít, és az Ön rézvastagságának megfelelő süllyesztőszerszámot ajánl.

Műszaki adatok – süllyesztett fejű rézszegecsek

DIN 302 és ISO 1051 méretek szerint gyártva. Egyedi szögek állnak rendelkezésre.

Anyag fokozatok:

C11000 (ETP):99,9% réz, 0,04% oxigén. Általános tengeri, építészeti és elektromos felhasználás.

C10200 (OFHC):99,99% réz, oxigénmentes. Kritikus elektronikai és kriogén alkalmazások.

Mikor az ellensüllyesztés a megfelelő választás – és mikor nem

A süllyesztett rézszegecsek nem univerzális fejlesztések a lapos vagy tányérfejekhez képest. Megoldanak egy konkrét problémát – az öblítést –, és bemutatnak másokat.

Válassza a Süllyesztést, ha:

• A felületnek teljesen vízszintesnek kell lennie – csónakfedélzetek, réztetők, műszerfalak, aerodinamikai felületek.
• A réz elég vastag (≥2 mm) ahhoz, hogy deformáció nélkül megtartsa a tiszta süllyesztést.
• A csatlakozás alacsony vibrációval és csekély ütéssel néz szembe – statikus építészeti, tengeri burkolatok, dekoratív díszítőelemek.
• A süllyesztőt pontosan megmunkálhatja – CNC vagy precíziós fúrással, kéziszerszámokkal nem.

Ne válassza a Countersunk lehetőséget, ha:

• A réz vékonyabb, mint 1,5 mm – a süllyesztő túl sok anyagot távolít el, és gyengíti a lapot.
• Az ízület erős vibrációt vagy ütést tapasztal – motorok, generátorok, nehéz gépek. Válassz inkább kerek fejet.
• Nem garantálható a szegecs és a furat közötti szögegyezés – az eltérés repedést okoz.

Gyakori hiba:Süllyesztett rézszegecsek használata vékony rézlemezen, mert a kész megjelenés kívánatos. Az eredmény a furat élének gyengülése és idő előtti meghibásodása. Vékony rézhez válasszon serpenyős fejet – ez alacsony profilú felületet biztosít az anyag eltávolítása nélkül.

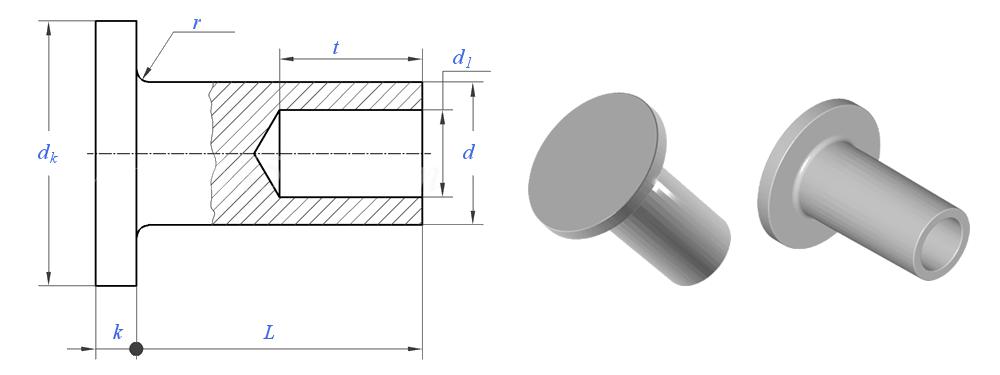

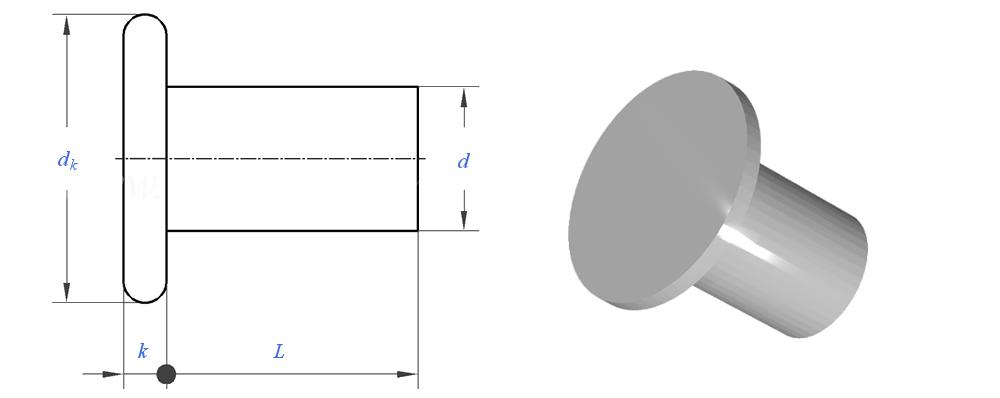

Szilárd vs. félcsöves – melyik működik jobban süllyesztett réz esetében?

Kulcsfontosságú betekintés a rézhez:Mivel a süllyesztett fej vékony, a túlzott rögzítőerő megrepedhet – különösen tömör szegecseknél. A félcsöves süllyesztett szegecsek közel felére csökkentik az erőt, és elnézőbbek a rézben. Bármilyen 3 mm alatti rézvastagság esetén a félcsöves kivitelt ajánljuk. Vastagabb rézhez vagy ahol maximális nyírószilárdságra van szükség, válasszon ellenőrzött erővel rendelkező szilárd anyagot.

Süllyesztés előkészítése – a legtöbb rézszegecs-hibás lépés

A süllyesztett szegecs csak annyira jó, amennyire lyuk van benne. A réznél ez a lépés kritikusabb, mint az acélnál.

Szög mérkőzés:A süllyesztővágónak pontosan meg kell egyeznie a szegecsszöggel – 90° vagy 120°. A 6 mm-es szegecs 3°-os eltérése 0,15 mm-es rést hoz létre az egyik oldalon. Terhelés alatt ez a rés repedés keletkezési pontjává válik.

Mélységszabályozás:A süllyesztési mélységnek meg kell egyeznie a fejmagassággal (k). Túl sekély – a fej kiáll. Túl mély – a fej a felszín alá süllyed, és a vékony rézél deformálódhat.

Sorja eltávolítása:A réz megmunkáláskor szálkás sorja keletkezik. Ha nem távolítják el, ezek a sorják megakadályozzák a kúpos fej teljes illeszkedését. Beállítás előtt mindig sorjázza le a furat mindkét oldalát.

Üllő választék:Süllyesztett szegecsekhez használjon lapos üllőt. A homorú üllő deformálja a lapos tetejét, és tönkreteszi az egyenetlen felületet. Az üllő átmérőjének meg kell egyeznie vagy meg kell haladnia a fej átmérőjét.

Támogatásunk:A Nuote Metals süllyesztési mélységmérőket kínál, és a szegecsrendelésnek megfelelő vágószerszám-specifikációkat ajánl. Kritikus projektek esetén mintadarabot készítünk, és a teljes gyártás előtt teszteljük az ülést a tényleges rézanyagon.

Gyakran ismételt kérdések a süllyesztett fejű rézszegecsekkel kapcsolatban

1. kérdés: Használhatok réz süllyesztett fejű szegecseket 1,5 mm-es rézlemezen anélkül, hogy gyengítené a kötést?

V: Nem ajánljuk. A süllyesztett lyuk eltávolítja az anyagot a lapról – jellemzően 0,3×d és 0,4×d közötti mélységben. 1,5 mm-es rézre 4 mm-es szegecssel, amely eltávolítja a lemez vastagságának nagyjából 25-30%-át a furat szélénél, jelentősen csökkentve a kihúzási szilárdságot. 2 mm-nél kisebb réz esetén válasszon tányérfejű vagy lapos fejű szegecseket. Alacsony profilt biztosítanak az anyag eltávolítása nélkül. Ha a vékony réz felületén feltétlenül szükség van egy sík felületre, fontolja meg egy alátét használatát a vak oldalon a hézag szilárdságának helyreállítása érdekében – a Nuote Metals megfelelő réz alátéteket tud szállítani.

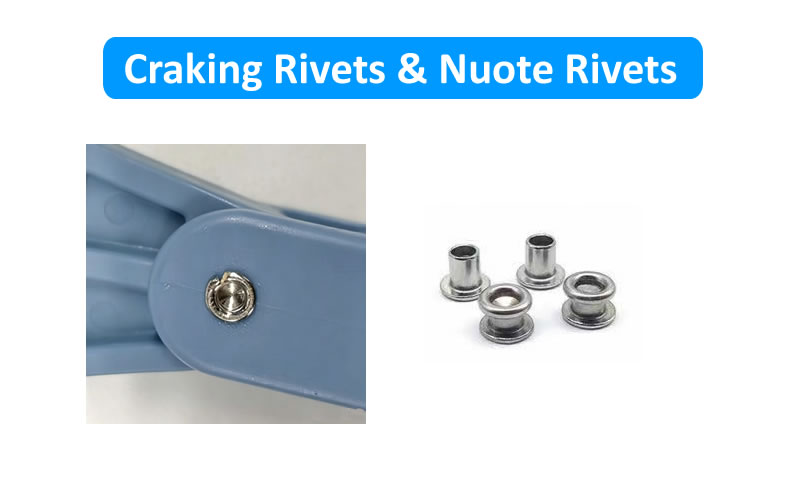

2. kérdés: Miért repednek meg a süllyesztett rézszegecseim a fejnél a beállítás során?

V: A repedés szinte mindig a három ok valamelyikéből adódik: (1) A süllyesztőszerszám és a szegecsfej közötti szögeltérés – még a 3–5°-os eltérés is feszültségpontot hoz létre. (2) Túlzott rögzítőerő – a réz az acélszegecsekhez használt erőnek csak 40–60%-át igényli. (3) Éles filézési sugár a fej-szár csomópontnál – ha a sugár 0,3×d alatt van, a réz nem tud folyni a felborítás során. A Nuote Metalsnál fenntartjuk a 0,5×d minimális levágási sugarat, és a fejszöget ±1°-ra szabályozzuk. Ha megosztja a szegecs méreteit, a süllyesztett maró specifikációit és a beállítási nyomást, azonosítani tudjuk az okot, és javasoljuk a javítást.

3. kérdés: A réz süllyesztett fejű szegecsek alkalmasak hajóépítésre és tengeri fedélzetre?

V: Igen – és ez az egyik klasszikus alkalmazásuk. A réz süllyesztett szegecseket évszázadok óta használják a fahajók építésében, mert egy szintben vannak a deszkával, ellenállnak a sós víz korróziójának, és nem lépnek reakcióba a bronz vagy sárgaréz szerelvényekkel. A modern tengeri felhasználáshoz a tömör réz szegecseket ajánljuk, természetes vagy polírozott felülettel – nincs bevonat, ami galvanikus eltéréseket okozhat. Az öblítőfej megakadályozza a kötélen, hálón vagy lábon való megakadást. A Nuote Metals süllyesztett rézszegecseket szállít hajóépítőknek és hajózási vállalkozóknak Európa és Észak-Amerika területén. Deszkázathoz félcső alakú testet javasolunk, hogy csökkentse a kötőerőt a puhább fák és kompozitok esetében.
