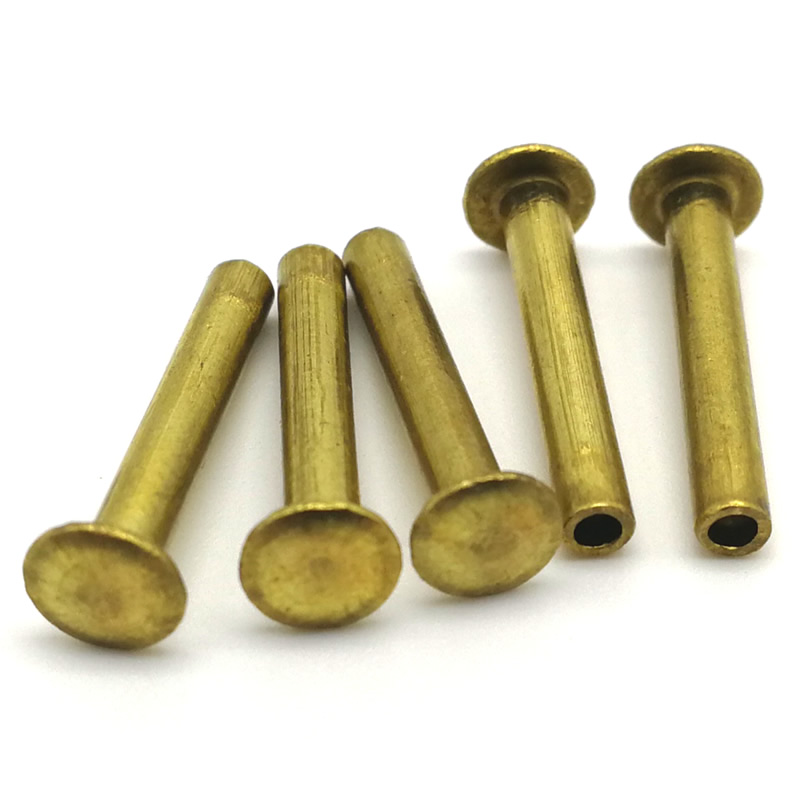

Sárgaréz félcsöves szegecsek

A sárgaréz félcső szegecsegy fém rögzítőelem, amely egyik végén tömör, a másikon pedig részben üreges – jellemzően a hordó hosszának 45-55%-a. Ellentétben a tömör szegecsekkel, ahol a teljes szárnak deformálódnia kell, csak az üreges rész vékony fala gördül kifelé a beszerelés során. Ez körülbelül 70%-kal csökkenti a beállítási erőt a tömör szegecsekhez képest.

Miért van több neve ugyanannak a terméknek? Mert a különböző iparágak különböző kifejezéseket használnak. Egyes ügyfelek a „félcső alakú”, mások a „félcső alakú” kifejezésre keresnek. Mindkét oldalt megőrizzük, hogy megtalálhasson minket – függetlenül attól, hogy melyik kifejezést használja.

C2680 sárgaréz – A rögzítőelem mögötti anyag

A C2680 a keménység, a korrózióállóság és az alakíthatóság optimális egyensúlyát kínálja félcsöves szegecsekhez.

Fejstílusok – amit kínálunk

A sárgaréz félcsöves szegecsek hat fejtípusban állnak rendelkezésre, hogy megfeleljenek az alkalmazási követelményeknek:

• Kerek fej– A leggyakoribb választás. Klasszikus kupolaprofil, alkalmas általános célú látható kötésekhez, ahol maximális fejszilárdság szükséges.
• Lapos fej– Alacsony profilú kialakítás korlátozott távolságú szerelvényekhez. Közel egy síkban helyezkedik el az anyag felületével, ideális csúszó mechanizmusokhoz vagy egymásra rakott alkatrészekhez.
• Ovális fej– Enyhén megemelkedett, sima, lekerekített megjelenésű. Dekoratív és általános célú, gyakran használják látható összeállításokban, ahol lágyabb megjelenésre van szükség.
• Süllyesztett fej– Kúpos kialakítás, amely egy síkban helyezkedik el az anyag felületével vagy az alatt. Előre fúrt süllyesztőt igényel. Nulla kiemelkedés az illeszkedő alkatrészekhez vagy aerodinamikai felületekhez.
• Rácsos fej– Extra széles, alacsony kupola puha anyagokhoz vagy túlméretezett lyukakhoz. Maximális felfekvési felületet biztosít a műanyagok, kompozitok és vékony fémlemezek áthúzásának megakadályozása érdekében.
• Gombafej– Széles, alacsony profil, nagy élsugárral. Olyan alkalmazásokhoz tervezték, ahol a szegecsfej puha anyagokkal érintkezik, vagy sima, kidolgozott megjelenést igényel.

Egyedi fejméretek kérésre rendelkezésre állnak. Ha nem biztos abban, hogy melyik fejstílus felel meg az alkalmazásának, küldjön rajzot vagy mintadarabot – mi az optimális megoldást ajánljuk.

Elérhető felületek

Egy valós alkalmazás – fém szerszámosláda fogantyú

Egy fém szerszámosládákat gyártónak szüksége volt egy rögzítőelemre a fogantyúk doboztesthez való rögzítéséhez. A fogantyúk láthatóak voltak a készterméken – a vásárlók láthatták és megérintették őket. A korábbi tömör szegecsek nagy rögzítőerőt igényeltek, ami torzította a vékony acéllemezeket. Az ügyfélnek olyan rögzítőelemre volt szüksége, amely kis erővel rögzít, tiszta megjelenést biztosít, és biztonságosan tartja a nehéz szerszámok súlyát.

C2680 sárgaréz félcső szegecseket szállítottunk – 4,0 mm-es szár, 7,5 mm-es kerek fej, 6,0 mm-es hordóhossz, nikkelezett felület. A sekély üreg több mint 60%-kal csökkentette a beállítási erőt – nincs torzítás a vékony paneleken. A nikkelezés illeszkedett a szerszámosláda ezüstös vasalatához. Az állandó rögzítés nagy terhelés mellett is biztonságosan tartható. Az ügyfél 500 szegecset tesztelt 250 szerszámosládában. 10 000 fogantyúemelési ciklus után nulla lazulás, nulla meghibásodás. Most évente 150 000 darabos tételben rendelnek sárgaréz félcső szegecseket.

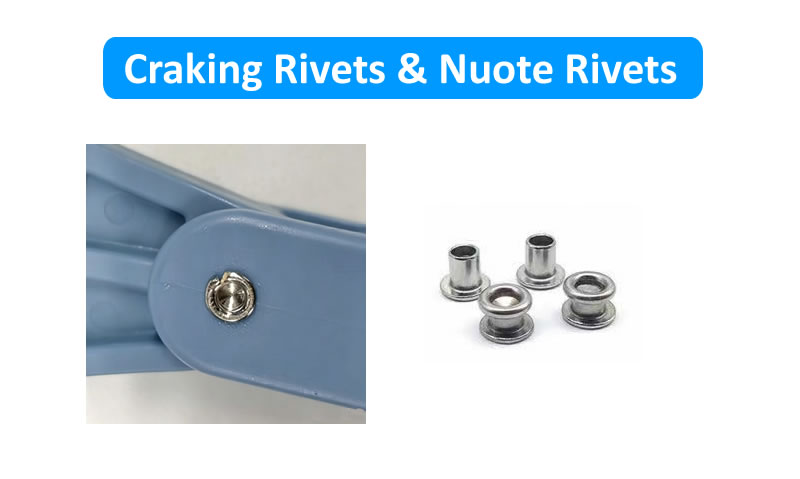

Miért repednek meg a félcső szegecsek a beállítás során – és hogyan akadályozzuk meg

A beállítás során megrepedő szegecs az egyik leggyakoribb frusztráció, amiről hallunk. Íme, miért történik ez – és hogyan tervezzük meg a félcső alakú szegecseinket, hogy megakadályozzuk.

1. ok: Az üreg mélysége túl mély

Ha az üreg meghaladja a hordó hosszának 55%-át, a fennmaradó fal túl vékony ahhoz, hogy támogassa a gördülést. A fém gördülés helyett összehajlik – és megreped. Megoldásunk: Minden tételnél pontosan a hordóhossz 45-55%-áig szabályozzuk az üreg mélységét.

2. ok: Az anyag keménysége inkonzisztens

A túl kemény sárgaréz megreped az alakítás során; a túl puha sárgaréz egyenetlenül deformálódik. Megoldásunk: Minden C2680 sárgaréz tekercset keménységi tesztnek vetünk alá a gyártás előtt. A HRB 60–75-ön kívüli tekercseket elutasítunk.

3. ok: A lyuk mérete túl szűk

Ha a furat alulméretezett, a henger túlzottan összenyomódik a behelyezés során – a fal megreped, mielőtt még a rögzítés megkezdődik. Megoldásunk: Meghatározzuk a megfelelő furatméretet (szár + 0,15-0,20 mm), és minden megrendelésnél megadjuk a beállítási útmutatót.

4. ok: A beállítási erő túl nagy vagy egyenetlen

A félcső alakú szegecseknek csak a tömör szegecsekhez szükséges erő 25-30%-ára van szükségük. A túlzott vagy egyenetlen erő megreped a vékony falon. Megoldásunk: Az Ön szegecsméretének és anyagának megfelelő beállítási erőt ajánljuk – és az egyenletes nyomás biztosításához megfelelő állítószerszámokat tudunk szállítani.

5. ok: A szerszámok elhasználódtak vagy nem illeszkednek egymáshoz

A kopott vagy helytelenül kialakított beállító lyukasztók egyenetlen nyomási pontokat hoznak létre. Megoldásunk: Beállító szerszámainkat szegecsméreteinkhez igazítjuk, és polírozott, kopásálló felületekkel karbantartjuk.

Az eredmény:tiszta, szimmetrikus rögzítés minden szegecsen – nincsenek repedések, nincsenek gyenge pontok, nincsenek terepi hibák.

Gyártási folyamat – Gyártási folyamatábra

Minta átfutási idő: szabvány 5-7 nap; egyedi szerszámok: 15-20 nap.

Tanúsítványaink – a minőség igazolása

Teljes nyomon követhetőséget és minőségi dokumentációt tartunk fenn minden sárgaréz félcsöves szegecssorozathoz:

• ISO 9001:2015 – Tanúsított minőségirányítási rendszer
• RoHS-megfelelőség – SGS harmadik fél által végzett tesztelés igazolta
• REACH-megfelelés – Aktuális SVHC-nyilatkozat
• SGS vizsgálati jelentések – Kérésre elérhetők bizonyos tételekhez
• Anyagtanúsítványok – Az eredeti tekercsig visszavezethető malomvizsgálati tanúsítványok

Minden tanúsítvány és vizsgálati jelentés letölthető vagy kérésre letölthető. Hiszünk a teljes átláthatóságban – amit állítunk, azt be is tudjuk bizonyítani.

Három kérdés, amire gyakran válaszolunk

K: "A sárgaréz félcsőszegecsek és a sárgaréz félcsőszegecsek ugyanazok?"

V: Igen – ugyanaz a termék. Egyes ügyfelek félcső alakú szegecseknek, mások félcső szegecseknek vagy félig üreges szegecseknek hívják őket. Különböző nevek, ugyanaz a megbízható rögzítő. Ugyanazt a terméket több néven is gyártjuk, így Ön attól függetlenül megtalál minket, hogy melyik kifejezést használja.

K: Kaphatok mintákat a gyártási mennyiség megrendelése előtt?

V: Igen – minden termékünkhöz mintát kínálunk. A szabványos meglévő specifikációkhoz a mintákat ingyenesen biztosítjuk – Ön csak a szállítási költséget fizeti. Egyedi méretek vagy egyedi szerszámok esetén a minták elérhetősége és az átfutási idő az egyedi követelményektől függ. Kérjük, forduljon értékesítési csapatunkhoz rajzával vagy specifikációjával, és tanácsot adnak a mintaköltségről és a szállítási határidőről.

K: "Mi a különbség a félcső és a teljes cső alakú szegecsek között?"

V: A félcső alakú szegecsnek sekély ürege van a faroknál (a henger hosszának 45–55%-a) – a fal vastagabb, és a szegecs 80–90%-ban szilárd szegecsszilárdságot biztosít. A teljes cső alakú szegecs (más néven csőszegecs) teljesen üreges – a fal vékonyabb, és a szegecs 60–70%-os szilárd szegecsszilárdságot biztosít, még alacsonyabb rögzítőerővel (15–20%-a tömör). Válasszon félcső alakút az erősség és a tartósság érdekében; válasszon teljes csövet a puha anyagokhoz és a minimális rögzítőerőhöz.
