Miért a csőszegecsek az okos választás a gyors, megbízható és költséghatékony összeszereléshez?

Amikor egy futószalagon óránként több ezer alkatrészt kell összeilleszteni, minden másodperc és minden cent számít. A tömör szegecsek erősek, de lassan kötődnek. A csavarok és anyák meglazítják az alkatrészeket, és a vibrációs kilazulás veszélyét okozzák. A csőszegecsek bevált középutat kínálnak: gyorsan felszerelhetők, biztonságosan tartanak, és olcsóbbak, mint a legtöbb alternatíva. A Nuote Metals több millió csőszegecset gyártott olyan iparágak számára, amelyek állandó minőséget követelnek meg nagy sebességgel.

Ez az útmutató mindent tartalmaz, amit egy szakembernek tudnia kell a csőszegecsekről – az alapvető meghatározásoktól a speciális kiválasztási kritériumokig.

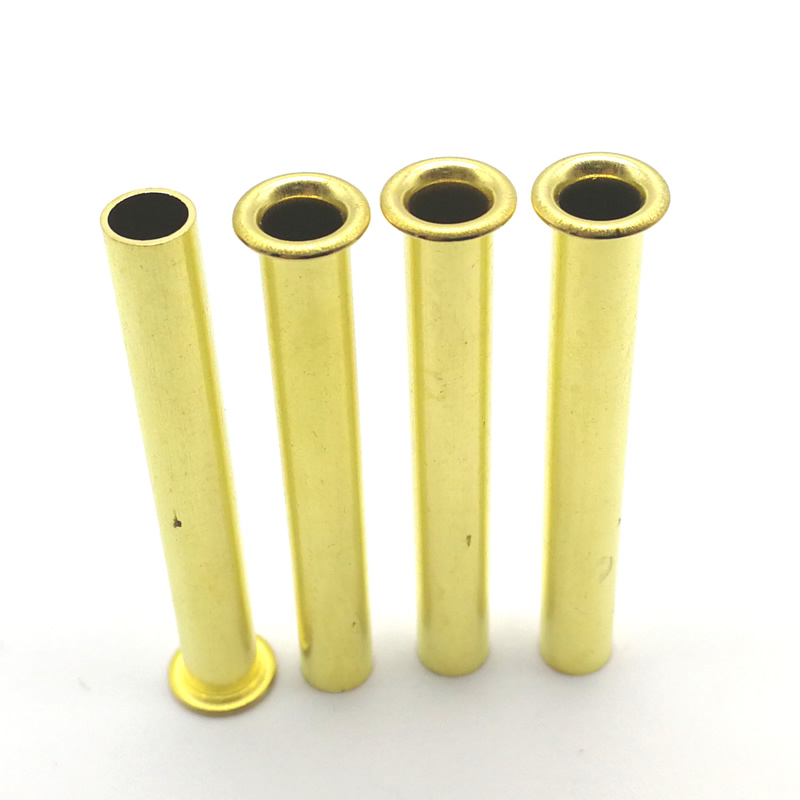

Mik azok a csőszegecsek? Világos definíció

A csőszegecsek állandó mechanikus rögzítőelemek, egyik végén előre kialakított fejjel és üreges szárral, amely részben vagy teljesen átnyúlik a testen. Az üreges szakasz csökkenti a fémtérfogatot, amelyet a szerelés során deformálni kell, így a szegecs lényegesen kisebb erővel rögzíthető, mint egy azonos átmérőjű tömör szegecs.

A csőszegecsek fő jellemzői

Üreges szárú kialakítás: 30-60%-kal csökkenti a rögzítőerőt a tömör szegecsekhez képest

Tartós csatlakozás: Hengerlés után a csatlakozás nem lazul meg a vibráció hatására

Kétoldali hozzáférés szükséges: A szegecs mindkét végének elérhetőnek kell lennie a beállításhoz

Gyors ciklusidők: akár 150-200 darab percenként automatizált berendezéseken

Tiszta felület: A hengerelt farok sima, sorjamentes felületet hoz létre

Nuote Metalsteljes cső- és félcső szegecseket egyaránt gyárt, lehetővé téve az ügyfelek számára, hogy kiválaszthassák az alkalmazásuk által igényelt pontos szilárdság-erő arányt.

Teljes csöves és félcsöves szegecsek – Főbb különbségek

Sok vásárló széles körben használja a csőszegecs kifejezést, de a mérnöki specifikációk megkövetelik, hogy pontosan megkülönböztessék a teljes csöves és félcsöves kiviteleket.

Funkció	Teljes csőszegecs	Félcsöves szegecs
Üreges mélység	A szárhossz 100%-a	a szár hosszának 20–40%-a (csak a farok végén)
Beállító erő	Legalacsonyabb (40-60%-kal kevesebb, mint a szilárd)	Közepes (30-50%-kal kevesebb, mint a szilárd)
Nyírószilárdság	50-70% tömör szegecs	80-95% tömör szegecs
Tipikus alkalmazások	Puha anyagok, dekoratív kárpitok, könnyű szerelvények	Fékbetétek, zsanérok, bútorok, közepes terhelésű csuklók
Anyagvastagság tartomány	Vékonytól közepesig (0,5–4,0 mm-es köteg)	Közepestől vastagig (1,0–8,0 mm-es köteg)

Mindkét típus a csőszegecsek kategóriájába tartozik. A Nuote Metals a teljes csövet ajánlja kis terhelésű, nagy sebességű munkákhoz, illetve félcsöveket, ahol nagyobb szerkezeti integritás szükséges.

A csőszegecsek fejstílusai és konfigurációi

Nuote Metalskülönféle fejformájú csőszegecseket gyárt, amelyek megfelelnek a különböző összeszerelési követelményeknek és esztétikai elvárásoknak.

Közös fejstílusok

Fejstílus	Megjelenés	Legjobb alkalmazás
Lapos fej	Alacsony profil, széles karima	Lemez, műanyag házak, fékbetétek
Ovális fej	Enyhén kupolás, sima kivitel	Bútorok, csomagok, látható külső illesztések
Süllyesztett fej	Öblítse le a felülettel	Repülőgép-panelek, elektronikai burkolatok
Kerek fej	Magas kupola, klasszikus szegecs megjelenés	Nehézgépek, mezőgazdasági gépek
Rácsos fej	Extra széles csapágyfelület	Puha anyagok (fa, bőr, gumi)

Egyéni konfigurációk állnak rendelkezésre

Válltípus: Lépcsős szár a forgó- vagy távtartó funkciókhoz

Lépcsőszegecsek: Változtatható szárátmérő a többrétegű kötegekhez

Sarkantyús szegecsek: Kis tüskék az alsó oldalon a puha anyagok harapásához

Anyagok és felületek csőszegecsekhez

A csőszegecsek teljesítménye nagymértékben függ az anyagválasztástól.Nuote Metalsfémek és felületkezelések teljes skáláját kínálja.

Nem alapfém opciók

Alacsony szén-dioxid-kibocsátású acél (C1008, C1010): Nagy szilárdságú, gazdaságos, bevonatot igényel a korrózióállóság érdekében. Az autóiparban és az általános iparban használják.

Rozsdamentes acél (304, 316): Kiváló korrózióállóság, nagy tartósság. Ideális tengeri, orvosi és élelmiszer-feldolgozó berendezésekhez.

Alumínium (1100, 5056, 6061): Könnyű, természetesen korrózióálló. Gyakori a repülőgépiparban és a fogyasztói elektronikában.

Sárgaréz (C2600, C2700): Jó vezetőképesség, vonzó arany szín. Elektromos csatlakozókban és dekoratív hardverekben használják.

Réz: Kiváló elektromos és hővezető képesség. Megtalálható transzformátorokban, földelő alkatrészekben és hőcserélőkben.

Felületi kikészítések

Befejezés	Tulajdonságok	Tipikus használat
Cink bevonat	Alapvető korrózióvédelem, alacsony költség	Beltéri autóalkatrészek, vasalat
Nikkelezés	Világos, sima, közepes korrózióállóság	Látható elektronika, dekoratív kötőelemek
Ónozás	Forrasztható felület	Elektromos csatlakozások, PCB szerelvények
Passziválás	Csak rozsdamentes acélhoz, eltávolítja a szabad vasat	Orvosi eszközök, tisztatéri berendezések
Eloxálás	Alumíniumhoz, kemény kopásálló réteghez	Repülési, kültéri felszerelés

A csőszegecsek legfontosabb iparágai és alkalmazásai

Mertcsőszerű szegecsekgyors rögzítést és megbízható rögzítést kínálnak, számos gyártási ágazatban használják. A Nuote Metals ezeket a kötőelemeket a következő alkalmazásokhoz szállította.

Autóipar

Fékpofa és fékbetét szerelvények

Tengelykapcsoló felőli tartozékok

A biztonsági övek rögzítési pontjai

Belső kárpitok rögzítése

HVAC csappantyúk

Bútor és famegmunkálás

Szék- és asztalkeret illesztései

Fiók csúszó szegecselés

Összecsukható mechanizmus forog

Kárpitos csíkok

Fogyasztási cikkek és poggyász

Bőrönd fogantyú tartozékai

Laptop és tablet zsanérszerelvények

Konyhai készülékházak

Elektromos szerszámház szegecsek

Elektronika és Elektromos

Relé és kapcsoló kapcsok

Transzformátor mag rögzítése

Akkumulátorcsomag csatlakozások

PCB támogatási ellentétek

Orvosi eszközök

Ortopéd merevítő csapok

Sebészeti műszerek ízületei

Kórházi ágy beállítási mechanizmusok

Diagnosztikai berendezések keretei

Bőr és textiltermékek

Övlyuk megerősítések

Táska és hátizsák heveder rögzítése

Nyerges és lovas felszerelések

Vászon és ponyva fűzőlyuk megerősítés

A csőszegecsek használatának előnyei

Miért választják a gyártókcsőszerű szegecsekfeletttömör szegecsek, vakszegecsek, vagy menetes rögzítők? A Nuote Metals a következő előnyöket emeli ki.

Előny	Magyarázat
Alacsony beépítési erő	30–60%-kal kevesebb, mint a tömör szegecseknél, csökkentve a kezelő fáradását és a szerszámkopást
Nagy sebességű beállítás	Az automatizált rendszerek percenként 150-200 szegecs beépítésére képesek
Tartós ízület	Nem lazul meg a menet vibráció vagy ciklikus terhelés hatására
Tiszta megjelenés	A hengerelt farok sima és egyenletes, éles szélek nélkül
Anyagmegtakarítás	Az üreges kialakítás kevesebb nyersanyagot használ, mint a tömör szegecsek
Nincs másodlagos hardver	Nincs szükség alátétekre, anyákra vagy rögzítő alátétekre
Könnyű vizuális ellenőrzés	A megfelelően kialakított tekercs azonnal látható

Hogyan válasszuk ki a megfelelő csőszegecset az összeállításhoz

A megfelelő csőszegecsek kiválasztása öt kulcsparaméter értékelésével jár.

1. Anyagköteg vastagsága

Mérje meg az összes összeillesztendő réteg teljes vastagságát

Teljes csőszegecsekhez: Hossz = kötegvastagság + 0,5–1,0 mm

Félcső alakú szegecseknél: hossz = kötegvastagság + 0,8–1,2 × szárátmérő

2. Terhelési követelmények

Nyírási terhelések: Előnyben részesítjük a félcső alakú szegecseket

Szakító (kihúzó) terhelések: Teljes cső alakú szegecsek nagy karimákkal

Vegyes terhelés: Félcső, rácsos fejjel

3. Környezeti feltételek

Beltéri száraz: horganyzott acél

Kültéri páratartalom: Rozsdamentes acél vagy eloxált alumínium

Sósvíz expozíció: 316 rozsdamentes acél vagy sárgaréz

Magas hőmérséklet (150°C felett): Acél vagy rozsdamentes acél

4. Termelési mennyiség

Kötet	Javasolt beállítási mód
Alacsony (5000 alatt)	Kézi vagy pneumatikus prés
Közepes (5 000–50 000)	Pneumatikus vagy szervo prés
Magas (50 000 felett)	Teljesen automatikus szegecselő rendszer

5. A furat előkészítésének minősége

A furat átmérője 0,05–0,10 mm-rel nagyobb legyen, mint a szegecsszár

A sorjamentes lyukak megakadályozzák a repedést a tekercsképzés során

1,5 mm-nél vastagabb anyagok esetén mindkét oldal sorjázása javasolt

Beszerelési gyakorlatok csőszegecsekhez

A megfelelő beállítás elengedhetetlen a csőszegecsektől elvárt teljesítmény eléréséhez.Nuote Metalsa következő eljárást javasolja.

Telepítés lépésről lépésre

Készítse elő a lyukat – Fúrja ki vagy lyukassza ki a megfelelő átmérőt; távolítsa el az összes sorját

A szegecs behelyezése – Helyezze a fejet a hozzáférhető oldalhoz, üreges farokkal

Támassza meg a fejet – Használjon lapos vagy homorú üllőt, amely illeszkedik a fej alakjához

Alkalmazzon axiális erőt – Használjon szegecsprést, kalapácsot vagy automata beállítót

Figyelje meg a tekercset – Az üreges faroknak egyenletesen kifelé kell görbülnie, repedés nélkül

Ellenőrizze az illesztést – A hengerelt fejnek egyenletesnek kell lennie, és szorosan érintkeznie kell az anyaggal

Gyakori telepítési hibák és megoldások

Disszidál	Valószínű Oka	Javító intézkedés
Repedt tekercs	Túl nagy erő vagy a szegecs túl kemény	Csökkentse a beállítási nyomást; ellenőrizze az anyag keménységét
Középen kívüli tekercs	Rosszul beállított ütés vagy meggörbült szegecs	A szerszámok újraigazítása; ellenőrizze a szegecs egyenességét
Elégtelen tekercs	A szegecs túl rövid, vagy túl alacsony az erő	Növelje a szegecs hosszát vagy a beállítási nyomást
Lapított tekercs	Túl magas erő vagy az üllő helytelen	Csökkentse az erőt; használjon megfelelő üllőprofilt
Osztott szár	A furat túl kicsi, vagy a szegecs túlméretezett	Ellenőrizze a furat átmérőjét és a szegecs tűrését

Nuote Metalsrészletes beállítási táblázatokat és szerszámozási ajánlásokat tartalmaz minden szegecsmérethez és anyagkombinációhoz.

【csöves szegecsek】 GYIK – Megválaszolt gyakori kérdések

Q1: Mi a különbség a közöttcsőszerű szegecsekés vakszegecsek (pop szegecsek)?

V: A legfontosabb különbség a telepítési hozzáférés. A csőszerű szegecsekhez hozzá kell férni a kötés mindkét oldalához: az egyik oldalon a fej megtámasztásához, a másikon a hengerelt farok kialakításához. A vakszegecseket (gyakran popszegecseknek nevezik) egyoldali beépítésre tervezték: az egyik oldalról helyezik be őket, és egy tüskét húznak át a testen, hogy kiterjesszék a vak oldalt. A csőszegecsek általában nagyobb nyírószilárdságot és tisztább külső megjelenést biztosítanak, mint az azonos átmérőjű vakszegecsek. Ha azonban szerelvényének olyan zárt részei vannak, ahol nem érheti el a hátsó oldalt, a vakszegecsek az egyetlen választás. A Nuote Metals mindkét termékcsaládot gyártja. Nyitott szerkezeteknél, ahol van kétoldali hozzáférés, a csőszegecsek általában gazdaságosabbak és gyorsabban beépíthetők az automatizált vonalakban.

2. kérdés: Hogyan számíthatom ki a megfelelő csőszegecshosszt az alkalmazásomhoz?

V: A képlet kissé eltér a teljes cső alakú és félcső alakú szegecsek esetében. Teljes cső alakú szegecsekhez használja: szegecshossz = anyaghalmaz vastagsága + 0,5-1,0 mm. Az extra hosszúság a görgős fejet alkotja. Például két 2,5 mm teljes vastagságú lemez összeillesztésekor: válasszon 3,0–3,5 mm szegecshosszúságot. Félcső alakú szegecsekhez használja: Szegecshossz = Anyaghalmaz vastagsága + 0,8–1,2 × szegecsátmérő. Példa: 3,0 mm-es köteg 3,0 mm átmérőjű szegecssel 3,0 + (1,0 × 3,0) = 6,0 mm hosszúságot ad. A hosszabb kiemelkedésre azért van szükség, mert az üreges rész csak a faroknál van, így több anyagra van szükség a megfelelő tekercs kialakításához. A Nuote Metals ingyenes hossz-kiválasztási táblázatokat és mintakészleteket kínál, amelyek segítenek a megfelelő méret ellenőrzésében a teljes gyártás előtt.

3. kérdés: Használhatók-e a csőszegecsek műanyagokkal vagy kompozit anyagokkal?

Igen, de különös tekintettel a furat kialakítására és beállítási paramétereire. A csőszegecsek jól működnek számos műszaki műanyaggal (ABS, polikarbonát, nylon) és kompozit anyagokkal, mint például üvegszálas vagy szénszálas. Ezek az anyagok azonban érzékenyebbek a szorítónyomásra és a furattűrésre, mint a fémek. A Nuote Metals a következőket ajánlja műanyag/kompozit szerelvényekhez:

Használjon nagyobb karimafejet (rácsos vagy lapos fej) a szorítóerő elosztásához

Növelje a furat átmérőjének tűréshatárát 0,10–0,15 mm-re a szegecsszár felett

Csökkentse a beállítási erőt 20-30%-kal az acélon az acélon történő alkalmazásokhoz képest

Vékony műanyagok (1,5 mm alatti) esetén fontolja meg alátét használatát, vagy váltson félcsövesre, sekély üreges mélységgel

Gyártás előtt mindig tesztelje a mintakuponokat

Nuote Metalsoptimalizált fejgeometriájú csőszegecseket szállíthat kifejezetten műanyag és kompozit összeszereléshez.

Miért a Nuote Metals a csőszegecsek megbízható partnere?

Gyártáscsőszerű szegecsekA következetes, magas minőségi szabványokhoz precíziós hidegfejezés, ellenőrzött üreges mélyalakítás és szigorú minőségbiztosítás szükséges. A Nuote Metals több mint két évtizedes tapasztalattal rendelkezik minden megrendeléshez.

ISO 9001:2015 tanúsítvánnyal rendelkezik – Teljes nyomon követhetőség a nyersanyag tekercsétől a kész csomagolásig

Házon belüli szerszámtervezés – Egyedi fejstílusok, üreges mélységek és vállkonfigurációk 10–15 nap alatt

Széles anyagválaszték – szénacél, rozsdamentes acél, alumínium, sárgaréz, réz és speciális ötvözetek

Statisztikai folyamatszabályozás (SPC) – Minden tételnél figyelik a szár átmérőjét, koncentrikusságát, fejmagasságát és keménységét

Házon belüli bevonatolás – cink, nikkel, ón, passziválás és eloxálás egy fedél alatt

Csomagolási rugalmasság – Tömeges dobozok, szalag-tekercses, pálcás adagolás vagy egyedi zacskók

Műszaki mérnöki támogatás – Ingyenes alkalmazások áttekintése, telepítési hibaelhárítás és hibaelemzés

Legyen szó 5000 vagy 5 millió darabról, a Nuote Metals olyan csőszegecseket szállít, amelyek pontosan megfelelnek az Ön specifikációjának.

Vegye fel a kapcsolatot a Nuote Metals céggel a csőszegecsekkel kapcsolatos követelményeivel kapcsolatban

Az autófék-szerelvényektől az elektronikus eszközök zsanérjaiig a csőszegecsek a gyors beszerelés, a megbízható rögzítés és a költséghatékonyság ideális kombinációját kínálják. A Nuote Metals rendelkezik a projekt támogatásához szükséges mérnöki tudással, gyártási kapacitással és minőségi rendszerekkel.
