Miért a félcsöves szegecsek az optimális egyensúly a szilárdság és a beépítési hatékonyság között?

A tartós mechanikus rögzítés világában ritkán lehet fekete és fehér között választani.Tömör szegecsekmaximális szilárdságot biztosítanak, de jelentős rögzítőerőt igényelnek.Teljes cső alakú szegecsekkönnyen telepíthető, de nincs terhelhetőség. E két véglet között van egy mérnöki édes pont: afélcső alakú szegecs. A Nuote Metals félcsöves szegecsek millióit gyártott az autóipari fékrendszerektől a fogyasztói elektronikáig terjedő iparágak számára, bizonyítva, hogy a megfelelő tervezési kompromisszum kiváló értéket biztosít.

Ez a cikk egy műszaki, de gyakorlati útmutatót ad a félcső alakú szegecsekhez – meghatározásukról, típusukról, anyagukról, alkalmazásukról és kiválasztási kritériumairól. A tervezőmérnököknek, gyártásvezetőknek és minőségi szakembereknek írt tartalom bevált EEAT-elveket követ, és megfelel a megbízható, költséghatékony rögzítési megoldást kereső vásárlók keresési szándékának.

Mik azok a félcsöves szegecsek? Világos definíció

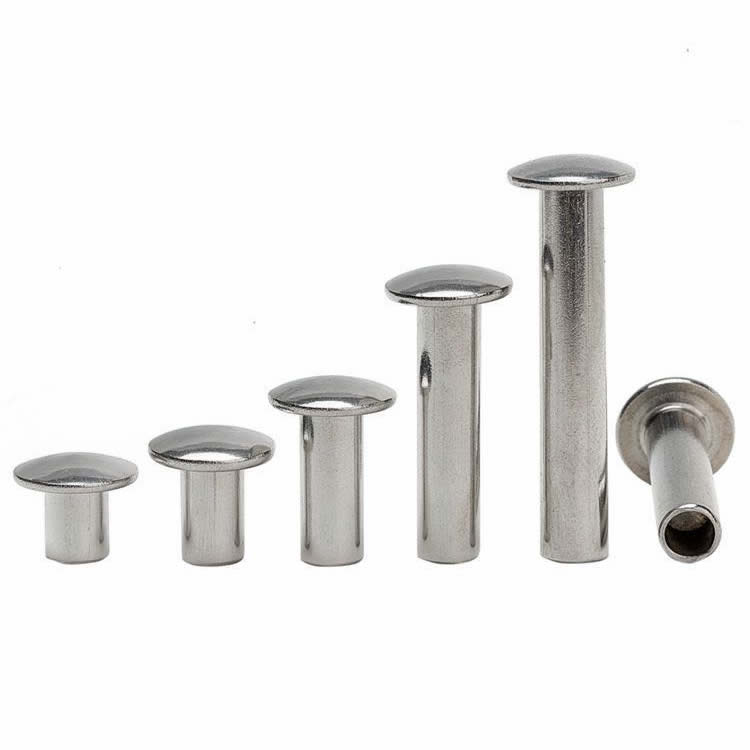

A félcső alakú szegecs tartós rögzítőelem tömör fejjel és a farok végétől részben üreges szárral. Az üreges mélység jellemzően a teljes szárhossz 20%-a és 35%-a között van. Ez a részleges üreg csökkenti az anyag térfogatát, amelyet a szerelés során deformálni kell, csökkentve a szükséges beállítási erőt, miközben megtartja a tömör szegecs nyírószilárdságának nagy részét.

Alapvető szerkezeti jellemzők

Szilárd fejrész: Teljes anyagintegritást biztosít a teherhordó felületen

Üreges farokrész: 30-50%-kal csökkenti a beépítési erőt a tömör szegecsekhez képest

Ellenőrzött összecsukás: A beállítás során az üreges rész kifelé gördül, és egy másodlagos fejet képez

Egyenletes falvastagság: Biztosítja a kiszámítható deformációt és az egyenletes hézagminőséget

Széles átmérőtartomány: Általában 1,6 mm-től 8,0 mm-ig kapható

Ezek a tulajdonságok teszikfélcső alakú szegecsekideális olyan alkalmazásokhoz, ahol mindkét oldal elérhető, de nagy sebességű, kis erővel történő telepítés szükséges.

A félcsöves szegecsek típusai – fejstílusok és konfigurációk

A Nuote Metals félcsöves szegecseket gyárt különféle fejtípusokban, hogy megfeleljenek a különböző összeszerelési követelményeknek.

Fejstílus	Leírás	Tipikus alkalmazások
Lapos fej	Alacsony profil, nagy felfekvési felület	Gépjármű fékbetétek, tengelykapcsoló burkolatok
Ovális fej	Enyhén kupolás, esztétikus kivitel	Bútorösszeállítások, csomagtartó vasalat
Süllyesztett fej	Sima felület a sima külsőért	Repülőgép belső panelek, elektronikus burkolatok
Kerek fej	Teljes kupola a maximális fejerő érdekében	Nehézgépek, mezőgazdasági gépek
Rácsos fej	Extra széles csapágyfelület	Puha anyagok (műanyag, fa, bőr)
Váll típus	Lépcsős szár forgási vagy távtartó funkcióhoz	Összecsukható mechanizmusok, szerszámcsuklók

Üreges mélységszázalék alapján

Mélység kategória	A szár üreges %-a	Beállító erő	Legjobb használati eset
Sekély	15-20%	Magasabb (közelebb a szilárdhoz)	Maximális nyírószilárdság szükséges
Standard	25-35%	Mérsékelt	Általános célú, leggyakoribb
Mély	40-50%	Alacsonyabb	Puha vagy vékony anyagok, nagy sebességű összeszerelés

Anyagok és felületek félcsöves szegecsekhez

Az anyagválasztás közvetlenül befolyásolja a mechanikai teljesítményt, a korrózióállóságot és a költségeket. A Nuote Metals félcső szegecseket kínál átfogó választékban.

Nem alapfémek

Alacsony szén-dioxid-kibocsátású acél (C1008, C1010, C1018):Nagy szilárdságú, gazdaságos, széles körben használt. A korrózióvédelem érdekében bevonatot igényel.

Rozsdamentes acél (304, 316):Kiváló korrózióállóság, nagy tartósság. Ideális orvosi, tengeri és élelmiszeripari berendezésekhez.

Alumínium (5056, 6061, 1100):Könnyű, természetesen korrózióálló. A repülőgépiparban és a fogyasztói elektronikában használják.

Sárgaréz (C2600, C2700):Jó vezetőképesség, vonzó megjelenés, korrózióálló. Gyakori elektromos és dekorációs alkalmazásokban.

Réz:A legmagasabb elektromos és hővezető képesség. Elektromos csatlakozókban és hőcserélő egységekben használják.

Felületi kikészítések

Befejezés	Tulajdonságok	Közös alkalmazások
Cink bevonat (átlátszó, sárga, fekete)	Alapvető korrózióvédelem, alacsony költség	Autóbelső alkatrészek, vasalat
Nikkelezés	Világos, sima, közepes korrózióállóság	Elektronika, látható díszítő kötőelemek
Ónozás	Forrasztható felület	Elektromos csatlakozások, PCB szerelvények
Passziválás	Rozsdamentes acél esetén eltávolítja a szabad vasat	Orvosi eszközök, élelmiszer-feldolgozó berendezések
Eloxálás	Alumíniumhoz, kemény kopásálló felülethez	Repülési és kültéri alkalmazások

Kulcsfontosságú iparágak és valós alkalmazások

A félcső alakú szegecsek több ezer olyan termékben találhatók meg, ahol a megbízhatóságnak és az összeszerelési sebességnek együtt kell léteznie. A Nuote Metals ezeket a kötőelemeket a következő ágazatoknak szállította.

Autóipar

Fékbetét és fékbetét rögzítés

Tengelykapcsoló felé néző szegecselés

A biztonsági öv rögzítőelemei

Az ajtópántok forgáspontjai

HVAC csappantyú csatlakozások

Bútor és famegmunkálás

Szék- és asztalkeret illesztései

Fiók csúszó szerelvények

Összecsukható mechanizmus forog

Kárpitos csíkok

Fogyasztási cikkek és poggyász

Bőrönd fogantyú tartozékai

Laptop zsanérszegecsek

Konyhai készülék szerelvények

Elektromos szerszámok házai

Elektronika és Elektromos

Relé és kapcsoló érintkezők

Sorkapocs-rögzítés

Transzformátor mag rögzítése

Akkumulátor egység összeállítás

Orvosi eszközök

Ortopéd merevítő csapok

Sebészeti műszerek ízületei

Diagnosztikai berendezések keretei

Kórházi ágy mechanizmus alkatrészek

Mezőgazdasági és ipari berendezések

Szállítószalag rögzítőelemek

Traktor vezérlőkarok

Szivattyúház szerelvények

Szűrőelem végsapkák

A félcsöves szegecsek használatának előnyei az alternatívákkal szemben

Miért válassza a félcső alakú szegecseket tömör szegecsek, teljes csőszegecsek vagy menetes rögzítők helyett?Nuote Metalsa következő mérnöki és gazdasági előnyöket emeli ki.

Előny	Magyarázat
Kisebb beépítési erő	30–50%-kal kisebb erő, mint a tömör szegecseknél, csökkentve a kezelő fáradását és a szerszámkopást
Gyors beállítási ciklus	Ideális nagy mennyiségű automatizált összeszerelő sorokhoz (akár 200 szegecs percenként)
Kiváló nyírószilárdság	Jellemzően a tömör szegecs szilárdságának 80–95%-a, ami jóval meghaladja a teljes csőszerűséget
Következetes összecsapás	A szabályozott tekercsformálás egyenletes szorítóerőt biztosít az összes csatlakozáson
Nincs cérna lazulás	A maradandó deformáció azt jelenti, hogy nincs vibráció által kiváltott hátramenet
Költséghatékony	Alacsonyabb anyagköltség, mint a tömör szegecseknél; gyorsabb beszerelés, mint a csavarok
Tiszta megjelenés	A hengerelt farok sima, sorjamentes felületet biztosít a vak oldalon

Tömör vs. félcsöves vs. teljes cső – összehasonlító táblázat

A helyes specifikációhoz elengedhetetlen a három fő szegecscsalád közötti különbségek megértése.

Ingatlan	Tömör szegecs	Félcsöves szegecs	Teljes csőszegecs
Üreges mélység	0%	szár 20-40%-a	100% szár
Beépítési erő	Legmagasabb	Közepes (30-50%-kal kevesebb, mint a szilárd)	Legalacsonyabb
Nyírószilárdság	100%-os alapvonal	80-95% szilárd anyag	50-70% szilárd anyag
Anyagköltség	Alacsony	Alacsony (valamivel kevesebb, mint szilárd)	Nagyon alacsony
Tipikus átmérő tartomány	1,6 – 12,0 mm	1,6 – 8,0 mm	1,0 – 6,0 mm
A legjobb alkalmazás	Elsődleges szerkezet, extrém terhelés	Általános összeszerelés, közepes és nagy terhelés	Könnyű teherbírású, puha anyagok, dekoratív
Telepítési hozzáférés	Mindkét oldal szükséges	Mindkét oldal szükséges	Mindkét oldal szükséges

A nem elsődleges teherhordó szerkezetekként működő ipari szerelvények túlnyomó többségénél a félcső szegecsek kínálják az erő, a sebesség és a gazdaságosság legjobb kombinációját.

Kiválasztási kritériumok félcsöves szegecsekhez

Az optimális hézagminőség elérése érdekében a félcső szegecsek meghatározása előtt értékelje a következő paramétereket.

1. Anyagköteg vastagsága

Mérje meg az összes összeillesztendő réteg teljes vastagságát

Válassza ki a szegecshosszt = kötegvastagság + 0,5-1,0 mm (normál tekercs esetén)

Keményebb anyagok esetén növelje a kiemelkedést 1,2–1,5 mm-re

2. Szükséges nyíró- és húzóterhelések

Becsülje meg a maximális szervizterhelést

Referencia Nuote Metals műszaki adatlapok az átmérő és anyag szerinti szilárdsági besorolásokhoz

3. Környezeti feltételek

Beltéri száraz: horganyzott acél

Kültéri vagy párás: rozsdamentes acél vagy alumínium

Sósvíz expozíció: 316 rozsdamentes acél vagy sárgaréz

Magas hőmérséklet: acél vagy rozsdamentes acél (150°C felett az alumínium gyengül)

4. Összeszerelési térfogat és automatizálási szint

Alacsony hangerő (10 000 alatt): Kézi vagy pneumatikus prés

Közepes térfogat (10 000–100 000): pneumatikus vagy szervo prés

Nagy mennyiség (több mint 100 000): Automatikus szegecselő rendszer vibrációs előtolással

5. Fejstílus és esztétikai követelmények

Süllyesztett felület: süllyesztett fej

Maximális teherbírás puha anyagon: rácsos fej

Általános cél: Lapos vagy ovális fej

6. Lyuk előkészítés minősége

A furat átmérője 0,05–0,10 mm-rel nagyobb legyen, mint a szegecsszár

A sorjamentes furatok elengedhetetlenek az egyenletes tekercsképzéshez

Beszerelési gyakorlatok félcsöves szegecsekhez

A megfelelő beállítás kritikus fontosságú a félcső alakú szegecsektől elvárt teljesítmény eléréséhez.Nuote Metalsa következő eljárást javasolja.

Lépésről lépésre beállítási eljárás

Fúrjon vagy fúrjon ki egy tiszta lyukat – Használjon éles szerszámot a sorja elkerülése érdekében

Sorjázza le mindkét oldalt – Távolítson el minden éles peremet, amely megrepedhet a gördült farokrészen

Illessze be a szegecset – Feje a hozzáférhető oldalnak ütközik, üreges farok kiáll

Helyezze el az üllőt – Támassza meg a fejet egy homorú vagy lapos üllővel

Alkalmazzon axiális erőt – Használjon szegecsprést vagy automatikus beállítót

Figyelje meg a tekercs kialakulását – Az üreges faroknak egyenletesen kifelé kell görbülnie, sima másodlagos fejet képezve

Gyakori telepítési hibák és megelőzés

Disszidál	Ok	Megoldás
Repedt tekercs	Túlzott erő vagy rossz anyag rugalmassága	Csökkentse a nyomást; ellenőrizze a szegecs keménységi specifikációját
Középen kívüli tekercs	Rosszul beállított szerszám vagy meggörbült szegecs	Ellenőrizze a lyukasztó és az üllő beállítását
Elégtelen tekercs	A szegecs túl rövid, vagy túl alacsony az erő	Növelje a szegecs hosszát vagy a beállítási nyomást
Lapított tekercs	Túl magas erő vagy az üllő helytelen	Csökkentse az erőt; használjon megfelelő üllőprofilt
Osztott szár	A furat túl kicsi vagy a szegecs túl nagy	Ellenőrizze a furat átmérőjének tűréshatárát

A Nuote Metals beállítási szerszámajánlásokat és löketmagasság-táblázatokat kínál minden szabványos félcső szegecsmérethez.

【Félcsöves szegecsek】GYIK – Megválaszolt gyakori kérdések

Q1: Mi a különbség a közöttfélcső alakú szegecsekés csőszegecsek?

V: A fő különbség az üreges rész mélységében rejlik. A félcső alakú szegecsnek van egy üreges ürege, amely a szár hosszának csak 20-40%-ára nyúlik ki a farok végétől. A szár többi része szilárd. Ez a kialakítás megtartja a tömör szegecs nyírószilárdságának nagy részét, miközben 30-50%-kal csökkenti a beépítési erőt. A teljes cső alakú szegecs a teljes száron üreges, ami jelentősen csökkenti mind a szilárdságot, mind a rögzítőerőt. Az olyan alkalmazásokhoz, amelyek nagy sebességű összeszereléssel jó teherbírást igényelnek – mint például az autóipari fékbetétek vagy bútorvázak – a félcső szegecsek a megfelelő választás. A teljes cső alakú szegecsek jobban megfelelnek könnyű, dekoratív vagy puha anyagú illesztésekhez. A Nuote Metals mindkét típust kínálja, és mérnökcsapatunk segít Önnek a konkrét terhelés és gyártási követelmények alapján dönteni.

2. kérdés: Hogyan számíthatom ki a megfelelő félcső szegecshosszt az összeállításomhoz?

V: A félcsöves szegecs hosszának szabványos képlete: Szegecs hossza = Anyaghalmaz vastagsága + 0,8-1,2 × szegecsátmérő. A kiálló részt a hengerelt fej kialakítására használják. Például, ha két 3,0 mm teljes vastagságú acéllapot illeszt össze 3,0 mm átmérőjű szegecs segítségével, az ajánlott hossz 3,0 mm + (1,0 × 3,0 mm) = 6,0 mm. Így 3,0 mm-es szár marad ki, amely egy körülbelül 4,5–5,0 mm átmérőjű másodlagos fejlé válik. Lágyabb anyagokhoz, például alumíniumhoz vagy műanyaghoz használja a tartomány alsó végét (0,8 × átmérő). Keményebb anyagokhoz, például rozsdamentes acélhoz használja a magasabb végét (1,2 × átmérő). A Nuote Metals minden anyagkombinációhoz hosszválasztási táblázatot biztosít. Ha nem biztos benne, kérjen ingyenes mintákat két vagy három szomszédos hosszban, és tesztelje azokat a tényleges összeszerelő soron.

3. kérdés: Használhatók-e félcső alakú szegecsek automatizált összeszerelő sorokban?

Igen, és kifejezetten nagy volumenű automatizált beállításhoz tervezték. A félcső alakú szegecsek az előnyben részesített rögzítőelemek számos automatizált összeszerelési művelethez, mivel részleges üreges szakaszuk kiszámítható, kis erejű deformációt tesz lehetővé. A modern automata szegecselőrendszerek félcső alakú szegecseket 100-200 darab/perc sebességgel tudnak beépíteni. A Nuote Metals félcsöves szegecseket szállít szalagos és tekercses csomagolásban, vibrációs tálra kész ömlesztett csomagolásban és pálcás adagolási formátumban, amely kompatibilis az összes főbb szegecsbeállító berendezés márkával. Az automatizálás fő szempontjai közé tartozik a szegecs koncentrikussága (az üreges rész tökéletes koaxiális biztosítása), az egyenletes keménység (megakadályozza a repedések kialakulását) és az egységes fejgeometria. A Nuote Metals minden tételnél statisztikai folyamatvezérlést alkalmaz, a fej és a szár méreteinek 100%-os szemrevételezéses ellenőrzésével automatizált sorokon. Létesítményünkben mintabeállítási kísérleteket is kínálunk a szegecs- és szerszámkompatibilitás ellenőrzésére a teljes gyártás előtt.

Miért a Nuote Metals a félcsöves szegecsek megbízható partnere?

A félcső alakú szegecsek szigorú szabványok szerinti gyártása precíziós vágást, ellenőrzött üreges mélységű fúrást vagy alakítást, valamint szigorú minőségbiztosítást igényel. A Nuote Metals több mint két évtizedes hidegfejezési és másodlagos üzemeltetési szakértelmet hoz minden megrendeléshez.

ISO 9001:2015 tanúsítvánnyal rendelkezik – Teljes nyomon követhetőség a nyersanyagtól a kész szegecsig

Házon belüli szerszámtervezés – Egyedi fejstílusok, üreges mélységek és vállkonfigurációk 10–15 nap alatt

Széles anyagválaszték – szénacél, rozsdamentes acél, alumínium, sárgaréz, réz és speciális ötvözetek

Statisztikai folyamatvezérlés – Minden gyártási tételt felügyelnek a szár átmérője, az üreges mélység koncentrikussága, a fejmagasság és a keménység tekintetében

Házon belüli bevonatolás – cink, nikkel, ón, passziválás és eloxálás egy fedél alatt

Csomagolási lehetőségek – Tömeges, szalagos-tekercses, pálcás adagolás vagy egyedi zacskók

Műszaki mérnöki támogatás – Ingyenes alkalmazások áttekintése, telepítési hibaelhárítás és hibaelemzés

Akár 10 000, akár 10 millió félcsöves szegecsre van szüksége, a Nuote Metals egyenletes minőséget biztosít, amely folyamatosan futja összeszerelősorait.

A félcsöves szegecsekkel kapcsolatos követelményeivel kapcsolatban forduljon a Nuote Metalshoz

Az autófék-szerelvényektől az orvosi eszközök forgórészéig a félcső alakú szegecsek ideális egyensúlyt biztosítanak az erő és a beállítási hatékonyság között. A Nuote Metals rendelkezik azzal a tapasztalattal, felszereléssel és minőségbiztosítási rendszerrel, amely biztosítja az Ön pontos specifikációját.
