Miért számítanak még mindig a tömör szegecsek a kritikus szerkezetek nagy szilárdságú tartós illesztéseinek aranyszabványának?

A kereskedelmi sugárhajtású repülőgépek szárnyaitól a függőhíd acélvázáig az állandó kötőelemek olyan bizalmi terhet hordoznak magukban, amelyhez semmilyen ideiglenes megoldás nem tud hozzáállni. Az összes csatlakoztatási technológia közül a tömör szegecsek maradnak a legmegbízhatóbb választás, ha a meghibásodás nem lehetséges.Nuote Metalstöbb mint két évtizedet töltött precíziós kötőelemek gyártásával, éstömör szegecsektovábbra is mérnöki szakértelmünk alapját jelenti.

Ez a cikk átfogó műszaki áttekintést nyújt a tömör szegecsekről – meghatározásukról, osztályozásukról, anyaglehetőségeikről, alkalmazási ágazatairól és kiválasztási kritériumairól. A tervezőmérnököknek, beszerzési szakembereknek és minőségbiztosítási szakembereknek írt tartalom az iparágban bevált EEAT-elveket követi, és megfelel a maximális szilárdságú tartós rögzítési megoldásokat kereső vásárlók keresési szándékának.

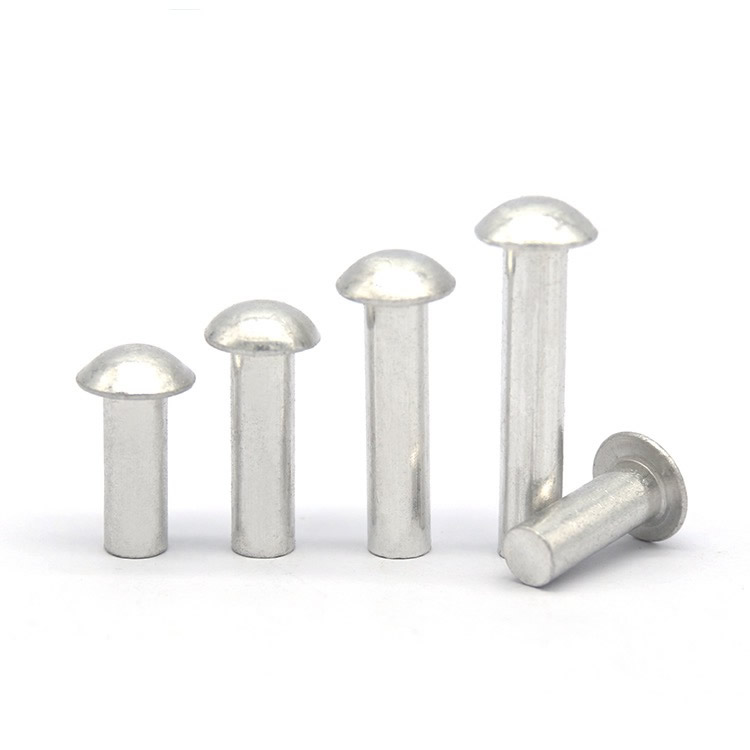

Mik azok a tömör szegecsek? Világos műszaki meghatározás

A tömör szegecsekegy tartós mechanikus rögzítő, amely tömör fém tengelyből áll, egyik végén előre kialakított fejjel. Az üreges vagy csőszerű alternatívákkal ellentétben a tömör szegecseknek nincs belső ürege – az egész test egyetlen fémdarabból van kovácsolva. A beszerelés során a hátsó vége mechanikusan deformálódik (felborul), hogy létrejöjjön egy második fej, az úgynevezett műhelyfej, amely tartósan összefogja az összeillesztett anyagokat.

A tömör szegecsek alapvető jellemzői

Masszív, egy darabból álló szerkezet: nincs üreges mag, nincsenek mozgó alkatrészek – maximális anyagintegritás

Előre formált fej: univerzális, süllyesztett vagy kerek fej konfigurációban kapható

Deformált farokvég: A behelyezés után a farok felborul, és állandó második fejet képez

Magas nyíró- és szakítószilárdság: Teherbírásban felülmúlja a legtöbb más rögzítőelemet

Tartós kötés: Nem távolítható el a szegecs tönkretétele nélkül

Ezek a tulajdonságok tesziktömör szegecseka preferált választás elsődleges szerkezeti alkalmazásokhoz a repülőgépiparban, a nehézgépekben és az infrastruktúrában.

Tömör szegecsek típusai – A megfelelő fejstílus az alkalmazáshoz

A Nuote Metals tömör szegecseket gyárt többféle fejkonfigurációban. Az alábbi táblázat összefoglalja a leggyakoribb típusokat és azok javasolt felhasználásait.

Fejstílus	Megjelenés	Tipikus alkalmazások
Univerzális fej (AN470)	Lekerekített kupola sima kontúrral	Repülőgép külső burkolatok, általános szerkezeti összeszerelés
Süllyesztett fej (AN426)	Felszereléskor sík felület	Aerodinamikai felületek, sima felületet igénylő külső panelek
Kerek fej (608)	Magas profilú kupola	Nehézgépek, hídépítés, hajógyártás
Lapos fej	Alacsony profilú lapos felső	Belső szerelvények, korlátozott távolságú alkalmazások
Brazier Head	Széles, sekély kupola	Vékony fémlemez, puha, nagyobb felfekvési felületet igénylő anyagok

Mindegyik fejstílus speciális aerodinamikai, hasmagassági vagy terheléselosztási követelményeknek felel meg. A rossz stílus kiválasztása ronthatja a fuga teljesítményét, vagy nemkívánatos felületi kiemelkedéseket eredményezhet.

Anyagok és felületek tömör szegecsekhez

Az anyagválasztás közvetlenül befolyásolja a szilárdságot, a korrózióállóságot, a súlyt és a költségeket. A Nuote Metals tömör szegecseket kínál a fémek és felületkezelések széles választékában.

Nem nemesfémek és ötvözetek

Anyag	Kulcstulajdonságok	Tipikus alkalmazások
Alumínium (1100, 2017, 2024, 2117, 5056, 7050)	Könnyű, korrózióálló, nagy szilárdság/tömeg arány	Repülőgép törzs, szárnyak, repülőgép-szerkezetek-31
Acél (C1008, C1010)	Nagy szilárdságú, költséghatékony, kopásálló	Nehézgépek, építőipari gépek, autóalváz-31
Rozsdamentes acél (304, 316)	Kiváló korrózióállóság, nagy tartósság	Tengerészeti felszerelések, vegyi üzemek, élelmiszer-feldolgozás-33
Réz	Kiváló elektromos és hővezető képesség, oxidációálló	Elektromos kapcsok, vízvezeték-rendszerek, fékbetétek-31
Sárgaréz	Korrózióálló, esztétikus megjelenés, jó vezetőképesség	Dekoratív szerelvények, elektromos alkatrészek, tengeri hardver

Elérhető felületkezelések

Sima (bevonat nélküli): Belső szerelvényekhez, ahol a korrózió nem jelent veszélyt

Horganyzás: Alapvető korrózióvédelem beltéri alkalmazásokhoz

Kadmium bevonat: Repülési minőségű korrózióvédelem (MS/NAS szabvány)

Eloxálás: Alumínium szegecsekhez, növeli a felületi keménységet és a korrózióállóságot

Passziválás: Rozsdamentes acél esetén eltávolítja a felületi szennyeződéseket és javítja a korrózióállóságot

Kulcsfontosságú iparágak és kritikus alkalmazások

Merttömör szegecsekpáratlan ízületi integritást biztosítanak, olyan alkalmazásokban jelennek meg, ahol a meghibásodás súlyos következményekkel jár. A Nuote Metals tömör szegecseket szállított a következő igényes ágazatokhoz.

Repülés és repülés

Elsődleges repülőgép-szerkezet összeállítás: Törzsbőr rögzítés, szárnyak, bordacsatlakozások

Motor alkatrészei: Rögzítő konzolok, burkolat szerelvények

Vezérlőfelületek: Csűrők, szárnyak, kormányok, felvonók

Futómű: Nagy terhelésű szerkezeti csatlakozások

A kereskedelmi repülőgépekhez több millió tömör szegecsre van szükség. Például egyetlen Boeing 747 közel 1,5 millió rögzítőelemet tartalmaz, és tömör szárú szegecseket széles körben használnak az elsődleges szerkezet összeszereléséhez. Mivel a tömör szegecsek kiváló rögzítési tulajdonságokat kínálnak, a repülőgépek elsődleges szerkezeteinek összeszerelésére használják őket, többnyire héjakat rögzítve a repülőgép vázához.

Nehézgépek és ipari berendezések

Daru gémek és alváz: Szerkezeti keretcsatlakozások

Kotrókarok: Nagy terhelésű forgáspontok

Bányászati ​​berendezések: Kopásálló szerkezeti kötések

Mezőgazdasági gépek: Munkagép keretek és tartozékok

Építés és infrastruktúra

Acél hídépítés: rácsos csatlakozások, tartószerkezetek

Épületszerkezeti vázak: Tartós gerenda-oszlop csatlakozások

Erőátviteli tornyok: Acél rácsos csatlakozások

Hajógyártás: Hajótestlemez csatlakozások, válaszfalak rögzítése

Autóipar és közlekedés

Alvázkeretek: Szerkezeti kereszttartó csatlakozások

Felfüggesztés elemei: Vezérlőkar szerelvények

Fékrendszerek: Bélésbetétek, hátlapok

Vasúti tranzit: Vasúti karosszéria szerkezetek, forgóvázak

Védelmi és katonai felszerelések

Páncélozott járműtörzsek: ballisztikus csatlakozások

Haditengerészeti hajószerkezetek: Vízzáró válaszfalak

Katonai repülőgépek: Elsődleges és másodlagos szerkezeti egységek

A kiváló minőségű tömör szegecsek választásának előnyei

Miért írnak elő a mérnökök továbbra is tömör szegecseket a világ legkritikusabb szerkezeteihez? A Nuote Metals a következő bizonyított előnyöket emeli ki.

Előny	Leírás
Maximális erő	Kiváló nyíró- és szakítóképesség a vak- vagy csőszegecsekhez képest
Tartós ízület	A beszerelés után a csatlakozás nem lazul meg vibráció vagy ciklikus terhelés hatására
Nincs hőkárosodás	A hidegalakításos telepítés megőrzi az összeillesztett alkatrészek anyagtulajdonságait
Költséghatékony	Az egyszerű, egy darabból álló kialakítás csökkenti a gyártási költségeket az összetett kötőelemekhez képest
Rezgésálló	Nincsenek visszahúzandó szálak – ideális dinamikus és erős vibrációjú környezetekhez
Könnyű vizuális ellenőrzés	A hézag minősége a kialakított műhelyfej egyszerű vizuális vizsgálatával értékelhető
Nincs szükség anyára vagy alátétre	Az egykomponensű megoldás kiküszöböli a további hardver- és összeszerelési lépéseket

Szilárd szegecsek vs. alternatív kötőelemek – összehasonlító elemzés

A megalapozott tervezési döntésekhez elengedhetetlen annak megértése, hogy a tömör szegecsek hogyan viszonyulnak más rögzítési megoldásokhoz.

Rögzítő típus	Erő	Telepítési hozzáférés	Egységenkénti költség	Újrafelhasználhatóság	Rezgésállóság
Tömör szegecs	Nagyon magas	Mindkét oldal szükséges	Alacsony	Nem	Kiváló
Blind Rivet (Pop Rivet)	Mérsékelt	Csak az egyik oldalon	Közepes	Nem	Jó
Félcsöves szegecs	Jó (80-90% szilárd anyag)	Mindkét oldal előnyben részesítette	Alacsony	Nem	Jó
Csavar és anya	Magas	Mindkét oldal szükséges	Közepes-magas	Igen	Gyenge (reteszelő alátétre van szüksége)
Hegesztési kötés	Nagyon magas	A hozzáférés a folyamattól függ	Magas	Nem	Jó

A terhelés szempontjából kritikus területeken, mint például a repülőgépvázak, a motoralkatrészek és a hídtartók, a tömör szegecsek továbbra is vitathatatlanok maradnak az erősség, a megbízhatóság és a költséghatékonyság kombinációja miatt.

Főbb szempontok a tömör szegecsek kiválasztásakor

A tömör szegecsek optimális teljesítményének elérése érdekében rendelés előtt értékelje a következő paramétereket.

1. Anyagköteg vastagsága

Mérje meg az összeillesztendő anyagok teljes vastagságát

Válasszon olyan szegecshosszt, amely megfelelő farokkiemelkedést biztosít a boltfej kialakításához (általában 1,5 × szárátmérő)

2. Nyírási és húzóterhelési követelmények

Határozza meg a maximális várható terhelést a szolgáltatásban

Referencia Nuote Metals műszaki adatlapjait a szegecsszilárdság besorolásához átmérő és anyagminőség szerint

3. Környezeti expozíció

Beltéri száraz felhasználás: horganyzott acél vagy sima acél

Kültéri vagy párás: rozsdamentes acél vagy alumínium eloxált felülettel

Tengeri tengeri: 316 rozsdamentes acél vagy titán

Magas hőmérséklet: nikkelötvözet vagy titán

4. Hozzáférés mindkét oldalhoz

A tömör szegecsekhez hozzá kell férni a kötés mindkét oldalához a megfelelő felszereléshez

Ha csak az egyik oldal érhető el, fontolja meg a vakszegecseket alternatívaként

5. Fejstílusra vonatkozó követelmények

Süllyesztett aerodinamikai felület: süllyesztett fej (AN426)

Általános szerkezet: Univerzális fej (AN470)

Maximális csapágyfelület: Brazier fej

6. Telepítő berendezések rendelkezésre állása

Kézikönyv: vágórúd és szegecspisztoly (kétszemélyes működtetés)

Félautomata: Pneumatikus szegecsnyomó

Teljesen automatizált: CNC szegecselő rendszerek nagy mennyiségű gyártáshoz

Bevált telepítési gyakorlatok és minőségbiztosítás

A szilárd szegecsektől elvárt teljesítmény eléréséhez elengedhetetlen a helyes telepítés. A Nuote Metals a gyártás minden szakaszában integrálja a szigorú minőség-ellenőrzést, és műszaki támogatást nyújt az optimális telepítési eredmények biztosítása érdekében.

A telepítési folyamat áttekintése

Lyuk előkészítése: Fúrjon vagy lyukassza ki a pontos átmérőt (általában 0,05-0,10 mm-rel nagyobb, mint a szegecsszár)

Sorjázás: Távolítson el minden éles peremet és sorját, hogy elkerülje a feszültségkeltőket

Beillesztés: Helyezze be a szegecseket az egy vonalban lévő anyagnyílásokon

Kifeszítés: Helyezze a kifeszítő rudat a szegecs farához

Felborítás: Üsse meg a szegecsfejet egy szegecspisztollyal, vagy alkalmazzon hidraulikus nyomást a műhelyfej kialakításához

Minőségellenőrzési paraméterek

A szár koncentrikussága: Egyenletes furatillesztést biztosít

Fej koncentrikussága: Egyenletes megjelenést és terheléselosztást biztosít

Keménységi konzisztencia: Megakadályozza a repedést a felborulás során

A boltfej méretei: A magasságnak és az átmérőnek meg kell felelnie a specifikációs követelményeknek

【Tömör szegecsek】GYIK – Megválaszolt gyakori kérdések

1. kérdés: Mi a különbség a tömör szegecsek és a vakszegecsek között?

V: A tömör szegecsek és a vakszegecsek különböző célokat szolgálnak a telepítési hozzáférési és szilárdsági követelmények alapján. A tömör szegecsek egyrészes rögzítőelemek, amelyek felszereléséhez hozzá kell férni a kötés mindkét oldalához. Az összes szegecstípus közül a legnagyobb nyíró- és szakítószilárdságot kínálják, és elsődleges szerkezeti alkalmazásokhoz használják, mint például repülőgéptörzs, hídtartók és nehézgépvázak. A vakszegecseket (gyakran popszegecseknek nevezik) egyoldalas beépítésre tervezték, és egy szegecstestből és egy tüskéből állnak. Míg szűk helyeken könnyebb felszerelni, a vakszegecsek lényegesen kisebb szilárdságot biztosítanak. Repülési alkalmazásokban a tömör szegecsek egyenként körülbelül 3-20 centbe kerülnek, míg a vakszegecsek egyenként 25-70 centbe kerülnek, mégis sokkal kisebb szilárdságot biztosítanak. A Nuote Metals tömör szegecseket ajánl minden terheléskritikus, tartós szerkezeti kötéshez.

2. kérdés: Hogyan határozhatom meg a megfelelő tömör szegecshosszt az összeállításomhoz?

V: A helyes szegecshosszt a teljes anyagköteg vastagsága és a megfelelő műhelyfej kialakításához szükséges hossz alapján számítják ki. A szabványos képlet a következő: szegecs hossza = anyaghalmaz vastagsága + 1,5 × szegecs átmérője. Például, ha két 4,0 mm teljes vastagságú lapot 4,0 mm átmérőjű szegecs segítségével köt össze, az ajánlott szegecshossz 4,0 mm + (1,5 × 4,0 mm) = 10,0 mm. Az anyagon túlnyúló 6,0 mm elegendő anyagot biztosít a megfelelő magasságú és átmérőjű üzletfej kialakításához. Keményebb anyagok vagy nagyobb műhelyfejigény esetén hosszabb kiemelkedésre lehet szükség. A Nuote Metals részletes hosszkiválasztási táblázatokat kínál minden anyagkombinációhoz és átmérőmérethez, az 1,6 mm alatti mikroszegecsektől a 12,0 mm-nél nagyobb szerkezeti szegecsekig.

3. kérdés: Használhatók-e tömör szegecsek kompozit anyagokkal a modern repülőgépekben?

Igen, de különleges megfontolásokkal. A modern repülőgépek, mint például a Boeing 787, körülbelül 50 százalékban kompozit anyagokból készülnek. A tömör szegecsek kompozitokkal is használhatók, de a beépítési paraméterek jelentősen eltérnek a fém-fém szegecseléstől. A kompozit anyagok érzékenyebbek a szorítónyomásra és a furattűrésekre. A szabványos, alumíniumhoz tervezett tömör szegecsek használata leválást vagy repedést okozhat a rögzítőfurat körül. A Nuote Metals speciális tömör szegecseket kínál optimalizált fejgeometriával és szabályozott felfutási jellemzőkkel a kompozit alkalmazásokhoz. Ezenkívül a repülőgépipar új ötvözetkészítményeket fejlesztett ki, amelyek lehetővé teszik, hogy a tömör szegecsfenék az eredeti szárátmérő 1,7-szeresére táguljon felületi repedés nélkül, szemben a hagyományos 1,5-szeresével. Kompozit összeállítások esetén a Nuote Metals azt javasolja, hogy konzultáljon mérnöki csapatunkkal az anyagspecifikus beépítési paraméterekkel kapcsolatban.

Miért a Nuote Metals a tömör szegecsek megbízható partnere?

A tömör szegecsek gyártása minden szakaszban precizitást követel – a huzalhúzástól a vágáson át a hőkezelésig.Nuote Metalskét évtizedes hidegfejezési és rögzítőelem-gyártási szakértelmet hoz minden megrendeléshez.

ISO 9001:2015 tanúsítvánnyal rendelkező létesítmények: Teljes nyomon követhetőség a nyersanyag beszerzésétől a kész csomagolásig

Házon belüli szerszámfejlesztés: Egyedi szegecsfej-stílusok és szár-konfigurációk két héten belül kifejlesztésre kerültek

Átfogó anyagkészlet: alumínium (1100-7050), acél, rozsdamentes acél, réz, sárgaréz és titán

Statisztikai folyamatvezérlés (SPC): Minden gyártási tétel átmérőjét, fejmagasságát, koncentrikusságát és keménységét ellenőrzik

Harmadik fél által végzett tesztelés: Mechanikai tulajdonságok ellenőrzése, sópermet-vizsgálat és méretellenőrzés

Globális logisztikai képességek: Egyenletes átfutási idők mind a szabványos, mind az egyedi tömör szegecseknél

Műszaki mérnökcsapat: Ingyenes alkalmazástervezés, telepítési hibaelhárítás és hibaelemzés

A szilárd szegecsek globális piacának értéke 2025-ben körülbelül 3,78 milliárd USD volt, és az előrejelzések szerint 2032-re eléri a 4,58 milliárd USD-t, ami 2,8%-os CAGR-növekedést jelent. Mivel a megbízható tartós rögzítések iránti kereslet folyamatosan növekszik a repülőgépiparban, az autóiparban és az ipari szektorban, a Nuote Metals a legigényesebb előírásoknak is megfelel.
