Miért hódítanak teret az alumínium csőszegecsek a súlyérzékeny és korróziós szerkezetekben?

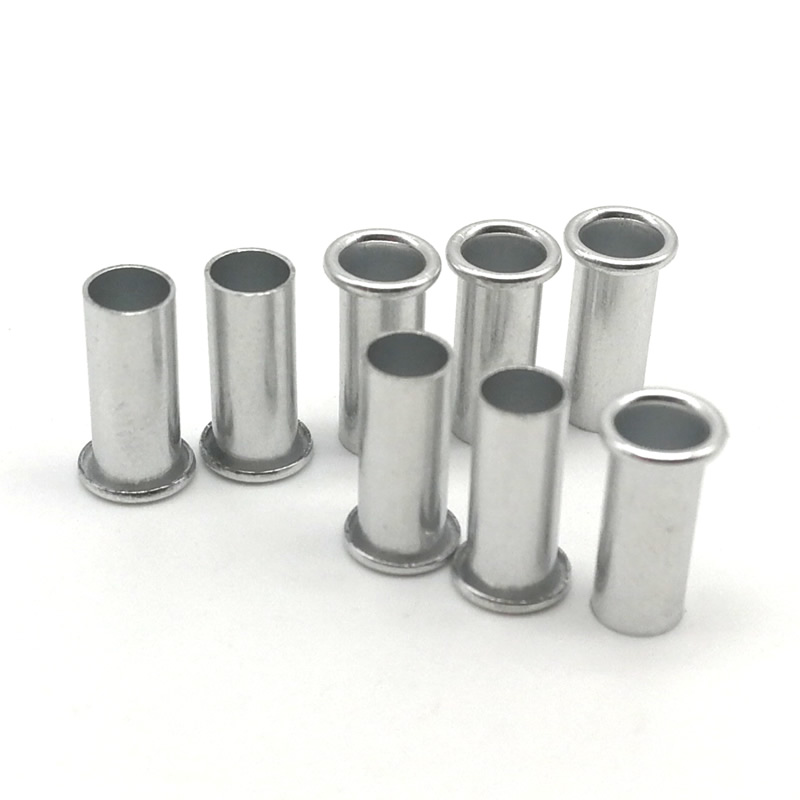

A teljes cső alakú, félcső alakú alumínium tok

A legtöbb vásárló alapértelmezés szerintfélcső alakú szegecsekmert egyensúlyt kínálnak az erő és a beállító erő között. De van egy speciális alkalmazási csoport, ahol a teljes cső alakú alumíniumszegecsek a jobb mérnöki választás – nem kompromisszum.

Amikor a Full Tubular nyer

A kompromisszum az erő. Egy telicső alakú alumínium szegecsa tömör szegecs nyírószilárdságának 60–70%-át biztosítja, szemben a félcsöves szegecsek 80–90%-ával. A szerkezeti kötéseknél ez a különbség számít. Minden más esetében nem.

Alumínium cső vs acélcső – Súly- és korróziós összehasonlítás

Az alumínium csőszegecsek számos alkalmazásban közvetlenül versenyeznek az acélcső szegecsekkel. A döntés általában a súly és az erő arányán múlik.

Az 1 millió szegecset használó összeállításnál az acélról alumínium csőszegecsekre váltás körülbelül 1,45 metrikus tonna rögzítőelem súlyát takarítja meg. Az autóipari vagy repülőgépipari alkalmazásokban ez közvetlenül üzemanyag- vagy energiamegtakarítást jelent.

Műszaki előírások – Gyári szabványaink

A Nuote Metalsnálalumínium csőszegecseka következő paraméterek szerint készülnek.

Mérettartomány

2 mm-nél kisebb szárátmérő esetén a falvastagság nehezen szabályozható teljesen üreges konfigurációban. Ilyen esetekben félcsöves alumínium szegecseket ajánlunk.

Elérhető ötvözetek

Standard felületek

Két alkalmazás a gyári nyilvántartásunkból

HVAC hőcserélő bordák (5056 alumínium csőszegecsek)

Probléma:A kereskedelmi HVAC egységek gyártójának vékony alumínium bordákat kellett rézcsövekhez rögzítenie a bordák összezúzása nélkül. A bordák mindössze 0,12 mm vastagok voltak, és a szerelvény kondenzációs környezetben, állandó nedvesség mellett működött. Az acélszegecsek korrodálódnának; a félcsöves alumínium szegecsek túl nagy állítóerőt igényeltek és deformálták a bordákat.

A mi megoldásunk:5056-ot szállítunkalumínium csőszegecsek2 mm-es szárral és 4 mm-es hordóval, átlátszó eloxált. A teljes cső alakú fal 400 N-nál kisebb erővel gördült – elég gyengéden ahhoz, hogy elkerülje a borda deformálódását. Az 5056 ötvözet tengeri minőségű korrózióállóságot biztosított a kondenzáló környezet számára.

Eredmény:Az ügyfél 3%-ról 0,2% alá csökkentette az uszonysérülést. A HVAC egységek 500 órányi sópermetes teszten estek át, a szegecseken nem volt korrózió. A gyártás több mint két éve folytatódik.

Napelem rögzítő kapcsok (6061 alumínium csőszegecsek)

Probléma:Egy napelemes szerelvénygyártónak szüksége volt egy szegecsre, hogy alumínium klipszeket rögzítsen a panelkeretekhez. A klipeknek 25 évnyi kültéri kitettséget kellett kibírniuk, beleértve az UV-sugárzást, az esőt és a -40°C és 85°C közötti hőmérséklet-ciklusokat. Az acélszegecseket az alumínium keret galvánkorróziós kockázata miatt elutasították.

A mi megoldásunk:6061-et szállítottunkalumínium csőszegecsek4 mm-es szárral és 6 mm-es hordóval, átlátszó eloxált. A 6061-es ötvözet biztosította a szükséges szilárdságot a klipszes rögzítéshez, míg az eloxált felület UV- és korrózióvédelmet adott. A teljes csőszerű kialakítás lehetővé tette, hogy a kapocs enyhén elforduljon a telepítés során, így kiküszöbölhető a másodlagos igazítási lépés.

Eredmény:A rögzítőkapcsok megfeleltek az IEC 61215 hőciklus- és páratartalom-fagyási teszteknek. Az ügyfél megszüntette a másodlagos igazítási lépést, így panelenként 12 másodperccel csökkentette a telepítési időt.

Alumínium csőszegecsek – GYIK

Q1: Mi a különbség az alumínium cső és az alumínium félcső szegecsek között?

V: A különbség az üreges rész mélységében van. Analumínium csőszegecs(teljes cső alakú) az egész száron üreges. Az alumínium félcsöves szegecsnek üreges ürege van, amely a szár hosszának csak 45–55%-ára nyúlik ki a farokból; a fennmaradó rész szilárd. A teljes cső alakú szegecsekhez van szükség a legkisebb rögzítőerőre – jellemzően a tömör szegecs 40–50%-ára –, így ideálisak vékony vagy puha anyagokhoz. A félcsöves szegecsek nagyobb nyírószilárdságot kínálnak (a szilárd anyag 80–90%-a), és jobbak a könnyű szerkezeti kötésekhez. A Nuote Metalsnál mindkét konfigurációt gyártjuk. 3 mm-nél kisebb anyaghalmazokhoz vagy súlykritikus szerelvényekhez általában a teljes cső a jobb választás. Minden teherbíráshoz válassza a félcsöveset.

2. kérdés: Használhatók-e az alumínium csőszegecsek kültéri vagy tengeri környezetben?

Igen, de az ötvözet számít. Az 5056 alumínium csőszegecsek magnéziumot és krómot tartalmaznak, így kiválóan ellenállnak a sós vízzel és a légköri korrózióval szemben. Ezek a megfelelő választás a tenger melletti, kültéri és magas páratartalmú alkalmazásokhoz. A 6061 jó korrózióállóságot biztosít általános kültéri használatra, de a közvetlen sópermetben is kilyukadhat. Az 1100 csak beltéri használatra szolgál. A legjobb korrózióvédelem érdekében válasszon átlátszó eloxált vagy kromát konverziós felületeket. A Nuote Metalsnál 5056 alumínium csőszegecset szállítunk eloxált felülettel, kifejezetten tengeri és kültéri szerelvényekhez. Folyamatos sósvíz-merítés esetén javasoljuk, hogy váltson helyette 316-os rozsdamentes acél csőszegecsekre.

3. kérdés: Hogyan számíthatom ki a megfelelő hengerhosszt egy alumínium csőszegecshez?

V: Mivel az alumínium puha és a cső alakú fal vékony, kevesebb kiálló anyagra van szükség, mint az acél vagy félcső alakú szegecsekhez. Használja ezt a képletet: hordó hossza = anyaghalmaz vastagsága + 0,4-0,7 mm. Használja az alsó végét (0,4 mm) nagyon puha anyagokhoz – vékony szövet, puha bőr, hab. Használja a magasabb végét (0,7 mm) keményebb anyagokhoz – merev műanyag, vastag bőr, többrétegű. Példa: 1,5 mm-es alumínium panel összekapcsolása 0,8 mm-es műanyag konzollal – a teljes köteg 2,3 mm. Adjon hozzá 0,5 mm = 2,8 mm hordóhosszt. Kerekítse fel a legközelebbi szabványos hosszra, általában 3,0 mm-re. Ne használja a félcső alakú formulát (köteg + átmérő) – ez túl sok anyagot hagy maga után, és túlméretezett, instabil hullámosságot okoz. A 4 mm-nél nagyobb kötegeknél a teljes cső alakú szegecsek nehezen irányíthatók; váltson félcsövesre. A Nuote Metals ingyenes mintakészleteket biztosít három egymás melletti hosszúsággal a tényleges anyagon történő teszteléshez.

4. kérdés: Mi a MOQ és az átfutási idő a Nuote Metals alumínium csőszegecseinek esetében?

V: A standard MOQ-unk 20 000 darab raktári méretekhez. Első rendelések vagy mintafuttatások esetén kisebb mennyiségeket fogadunk el – akár 5000 darabot is. Ingyenes mintákat biztosítunk a raktáron lévő méretekhez; csak a futárdíjat fizeted. Átfutási idő: 3-5 nap készletméretek esetén; 15–20 nap nem szabványos méretek esetén, beleértve az egyedi szerszámokat is. Minden tétel tartalmaz egy anyagtanúsítványt, méretvizsgálati jelentést és RoHS nyilatkozatot. Több mint 40 országban szállítottunk alumínium csőszegecseket vásárlóink ​​számára. ISO 9001:2015 minősítéssel.
