Az alumínium csőszegecsek hiányoznak a könnyűszerkezetes összeszerelési stratégiájából?

A súlycsökkentés már nem csak a repülőgépipar megszállottja. Az elektromos járművek, a hordozható elektronikai cikkek és még a sportszergyártók is minden grammot górcső alá vesznek. atNuote Metals, azt figyeltük, hogy a mérnökök megszokásból acél vagy tömör alumínium szegecseket írnak elő – míg egy teljesen üreges alumínium csőszegecs jobban, gyorsabban és könnyebben végezné a munkát.

Ez a cikk azt mutatja be, hogy mitalumínium csőszegecsekvalójában hol teljesítenek jobban, mint a nehezebb alternatívák, és hogyan minősítheti őket a gyártósorra.

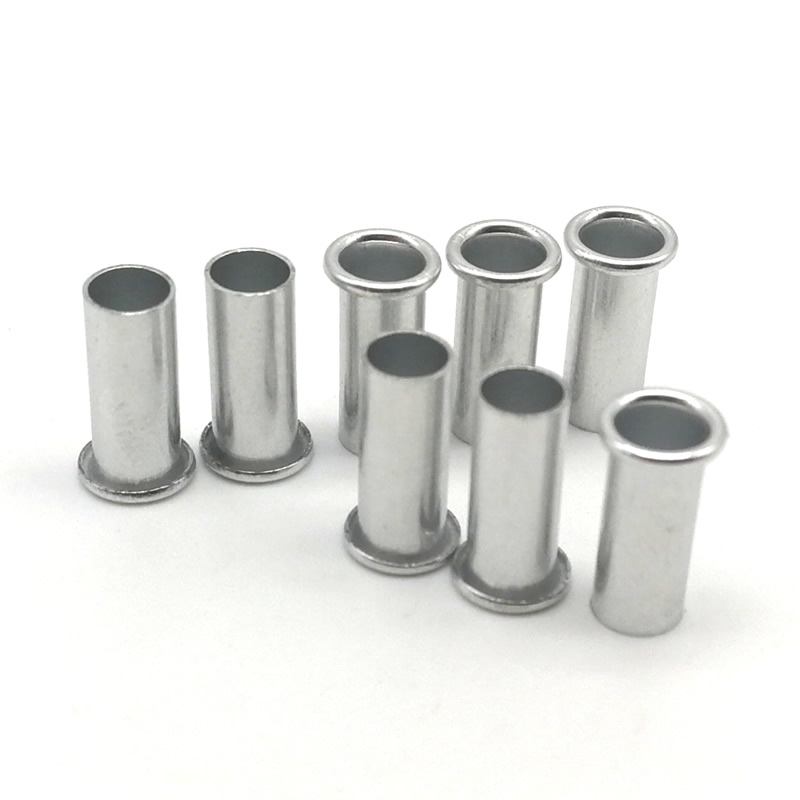

Mi is pontosan az alumínium csőszegecs?

Ellentétbentömör szegecsek(100% anyag) illfélcső alakú szegecsek(részben üreges), alumínium csőszegecsnek van egy szára, amely a faroktól egészen a fejig üreges. A falvastagság jellemzően 0,20-0,35 mm. A beszerelés során ez a vékony fal nagyon kis erővel kifelé gördül, tiszta, egyenletes másodlagos fejet hozva létre.

Tekintsd úgy, mint egy fémcsőre előre kialakított kupakkal. Az üreges középpont kevesebb anyagot, kisebb súlyt és kevesebb kötési energiát jelent.

A Nuote Metalsnál három elterjedt ötvözetből gyártunk alumínium csőszegecseket: 1100 (lágy, dekoratív), 5056 (tengeri minőségű, korrózióálló) és 6061 (általános használatra). Az alábbi táblázat összefoglalja ezek különbségeit.

A vásárlók 80%-a számára az 5056 alumínium csőszegecs jelenti a megfelelő választ.

Három valós forgatókönyv, ahol az alumínium csőszegecsek kiválóak

Nem elméleti előnyökről beszélünk. Íme a tényleges alkalmazások, amelyekre az ügyfelek váltottakalumínium csőszegecsekés mérhető javulást tapasztaltunk.

Hordozható elektronika – a repedés és a súly kiküszöbölése

Egy orvostechnikai eszköz gyártója tömör alumínium szegecsekkel erősítette a belső konzolokat egy vékony magnézium házhoz. A rögzítő erő a házak 1,5%-át repesztette meg – ez drága selejt arány. A Nuote Metals 5056 alumínium csőszegecset szállított 3 mm-es szárral. A beállítási erő közel felére csökkent, a repedések eltűntek, és mindegyik eszköz 1,2 grammot dobott le a rögzítőelemek súlyától. Több mint 500 000 darabos futás, ami több mint fél tonna súlymegtakarítást jelent.

Autóbelső burkolat – nagy sebesség, alacsony erő

Egy autóipari beszállítónak szövetburkolatot kellett rögzítenie a műanyag ajtólapokhoz – évente 800 000 szerelvényt. Az acél félcsöves szegecseket túlértékelték: a díszítés szinte semmilyen terhelést nem viselt. A 6061-es alumínium csőszegecsekre váltás 35%-kal csökkentette a préselési ciklus idejét, és megszüntette a rozsdafoltokat a világos színű szöveten. A szegecsenkénti költség is 40%-kal csökkent.

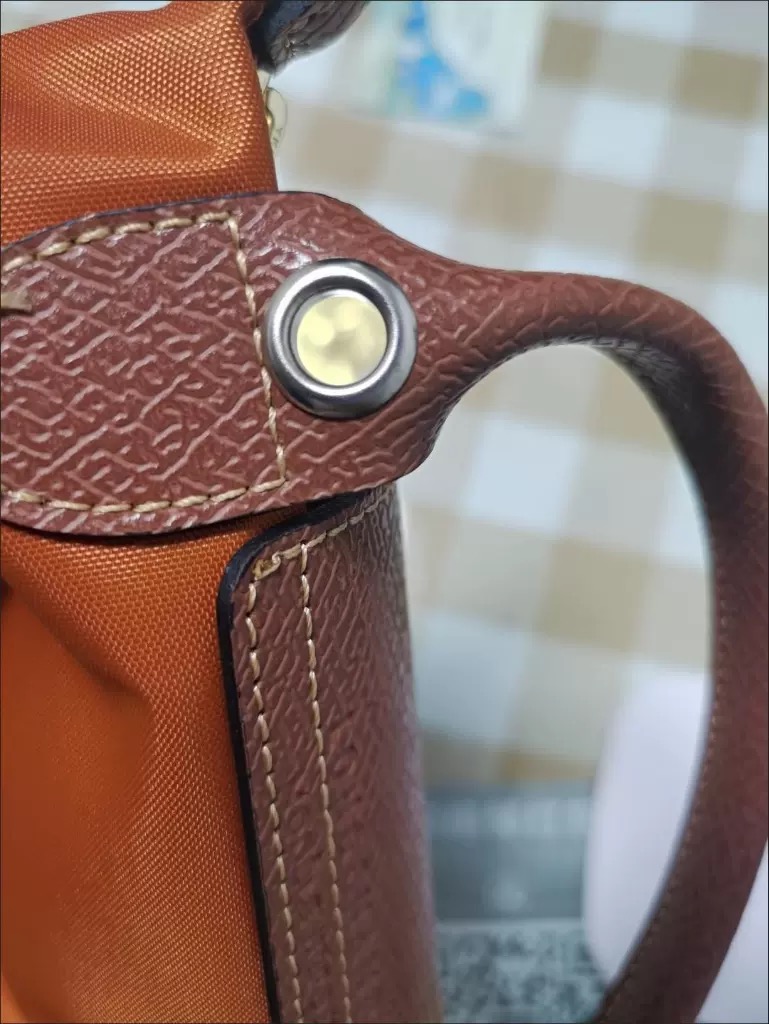

Bőráruk és hátizsákok – nem zúzódik, nem rozsdásodik

Egy hátizsák márka könnyű, nem rozsdásodó szegecset szeretett volna a hevederek rögzítéséhez. Kültéri használat után korrodált acélcső szegecsek; a tömör alumínium szegecsek túl nagy erőt igényeltek, és összezúzták a nylon hevedert. A Nuote Metals az 5056-os alumínium csőszegecseket ajánlotta átlátszó eloxált felülettel. A szegecsek tisztán illeszkednek a 3 mm-es hevederen és 2 mm-es bőrön, szinte semmilyen súlyt nem adtak hozzá, és két év terepi használat után nulla korróziót mutattak.

A ténylegesen használható műszaki paraméterek

Nincsenek homályos marketing állítások. Itt vannak azok a számok, amelyekkel naponta dolgozunk a Nuote Metalsnál.

Mérettartomány és tűrések

• Szár külső átmérője: 1,6-8 mm (±0,05 mm)
• Falvastagság: 0,20-0,40 mm (±0,03 mm)
• Karima átmérője: 3 mm - 16 mm (±0,10 mm)
• Teljes hossz: 2,5-12 mm (±0,10 mm)

A 2 mm-nél kisebb szárátmérőknél általában inkább félcsöves kialakítást javasolunk – a fal túl vékony lesz ahhoz, hogy megbízhatóan formálható legyen.

Telepítés – mi működik és mi nem

Mivel a fal vékony, az alumínium csőszegecsek rögzítése különbözik a tömör vagy félcső szegecsek rögzítésétől.

Kritikus sikertényezők

• Furatátmérő: szár külső átmérője + 0,05-0,10 mm. Túl szoros, és a fal csatos. Túl laza és a göndörség egyenetlen.
• Sorjázás: elengedhetetlen. A megemelt sorja meghasítja a vékony falat.
• Üllőprofil: Használjon sekély-konkáv üllőt. Egy lapos üllő összetöri a fürtöt.
• Löket: Egyszeri, határozott löket. Soha ne ütögesse újra ugyanazt a szegecset – az alumínium megkeményedik és megreped.

Javasolt beállítási erő (5056-os ötvözet, 2–3 mm-es köteg)

Az alábbi táblázat a közös szárátmérők tipikus erőtartományait mutatja be.

Ezek az erők nagyjából feleak annak, amit egy azonos átmérőjű tömör alumíniumszegecs igényelne.

Minőség és dokumentáció – amit biztosítunk

A Nuote Metals ISO 9001:2015 szabvány szerint működik. Minden adagalumínium csőszegecsektartalmaz egy tételszámot, amely a nyersanyaggyári tanúsítványra, a gyártási présnaplóra és a végső ellenőrzési jelentésre vezethető vissza. Az AQL mintavételezést ISO 2859 szerint végezzük – kritikus méretek 1.0, major 2.5, minor 4.0.

RoHS nyilatkozatot is biztosítunk minden felületre (marás, átlátszó eloxált, arany/feketére eloxált, kromát átalakítás) felár nélkül.

Ahol az alumínium csőszegecsek nem a megfelelő választás

Azt akarjuk, hogy helyesen adja meg, ne csak vásároljon tőlünk. Ne használjon alumínium csőszegecseket, ha:

• A kötés több mint 50 N nyíróerőt fog látni (körülbelül 5 kg statikus terhelés)
• Az anyagköteg teljes vastagsága meghaladja a 4 mm-t
• A környezet magában foglalja a folyamatos sósvízbe merítést (használjon helyette 316-os rozsdamentes acél csövet)
• Nagy szilárdságú szerkezeti illesztésre van szüksége (használjon tömör vagy félcsöves kötést)

Ezekre az esetekre a Nuote Metals tömör és félcső szegecseket gyárt alumíniumból, acélból, rozsdamentes acélból, sárgarézből és rézből. Őszintén megmondjuk, melyik típus felel meg az alkalmazásának.

Kezdő lépések a mintakészlettel

Az érvényesítés leggyorsabb módjaalumínium csőszegecsekmert az Ön összeállítása az, hogy tesztelje őket. A Nuote Metals ingyenes mintákat kínál a raktáron lévő méretekből – Ön csak a futárdíjat fizeti. Adja meg az anyaghalmaz vastagságát és a kívánt szárátmérőt, mi pedig kiszámítjuk az ajánlott hordóhosszt, és elküldünk három szomszédos hosszt tesztelésre.

Lépjen kapcsolatba velünk a köteg vastagságával, környezetével és éves mennyiségével kapcsolatban. Egy munkanapon belül válaszolunk egy konkrét ötvözetre és felületre vonatkozó ajánlással, műszaki adatlapokkal és mintaajánlattal.
