Miért javítják a félcsöves szegecsek az ízületek megbízhatóságát?

Cikk kivonat: Félcsöves szegecseka legmegfelelőbb rögzítőelem, ha megismételhető szilárdságra, letisztult megjelenésre és gyors összeszerelésre van szüksége – a csavarok tömege vagy a rossz csavarválasztás esetén előforduló lazaság nélkül. Ez a részletes útmutató leírja a félcsöves szegecsek működését, az általuk megoldott leggyakoribb vásárlói fájdalompontokat (laza illesztések, repedt műanyagok, korrózió, inkonzisztens összepattanás), valamint azokat a gyakorlati tervezési szabályokat, amelyek elősegítik, hogy a termék átmenjen az ellenőrzésen és tovább tartson. Kiválasztási ellenőrző listákat, összehasonlító táblázatokat, telepítési tippeket és GYIK-ot is talál, amelyek segítenek a megfelelő szegecs magabiztos kiválasztásában.

Vázlat egy pillantással

• Alapok:Mik azok a félcső alakú szegecsek és hogyan alkotnak kötést.
• Fájdalompontok:Gyakori hibák a valódi termékekben és a javításokban.
• Kiválasztás:Méret, fogástartomány, fejstílus, anyag és kivitel.
• Folyamat:Furatméretezés, szerszámozás, beállítási erő és konzisztencia.
• Minőség:Vizsgálja meg azokat az elemeket, amelyek megszüntetik a hibákat a szállítás előtt.
• Döntés:Mikor használjunk másik rögzítőelemet helyette.
• Beszerzés:Mit kell kérni a szállítótól a stabilitás és a képesség bizonyítására?

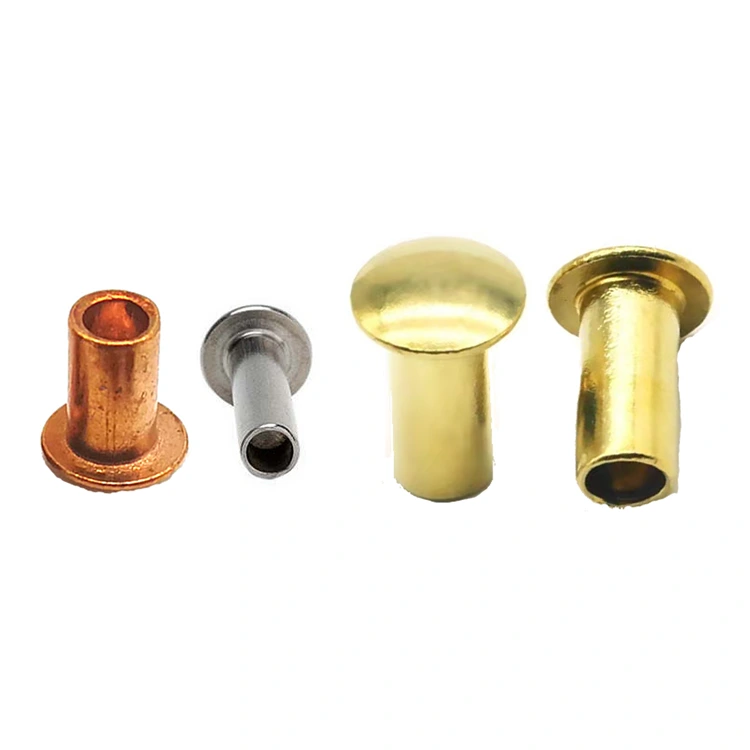

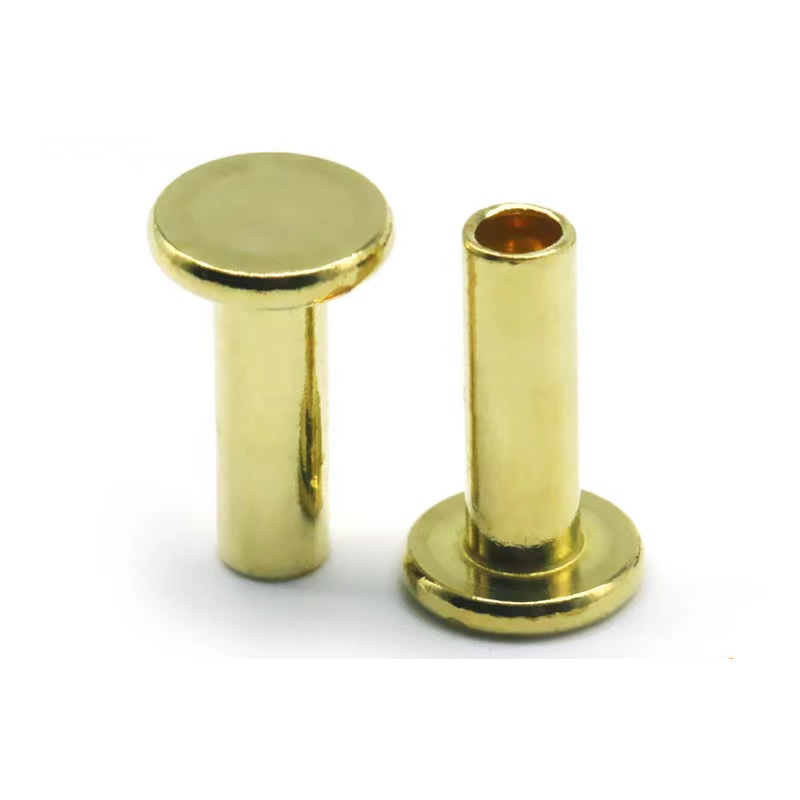

Mik azok a félcső szegecsek

A félcsöves szegecsek részben üreges szárral ellátott szegecsek a farok végén. Ez a kis üreg nem kozmetikai részlet – ez az oka annak, hogy ezek a szegecsek gyorsan és következetesen kötődnek. A beszerelés során egy beállító szerszám az üreges végét kifelé görgeti vagy kiszélesíti, és egy második „fejet” képez (gyakran szorítónak nevezik), amely összefogja az alkatrészeket.

Mivel kevesebb fémet kell kiszorítani, mint egy tömör szegecsnél, a félcső alakú szegecsek általában kisebb beállítási erőt igényelnek, és nagy sebességgel szerelhetők. Emiatt jól illeszkednek azokhoz a gyártósorokhoz, ahol a ciklusidő, az ismételhetőség és a tiszta, kész megjelenés számít.

• Kulcs gondolat:Az üreges farok segít a deformáció szabályozásában, ami stabil rögzítés kialakulásához vezet.
• Tipikus felhasználások:Zsanérok, reteszek, kis mechanizmusok, készülékek, autóbelsők, elektronikai házak, bőráruk és könnyű szerkezetek.
• Ahol ragyognak:Ha erős nyíróteljesítményt szeretne, szép megjelenést és hatékony gyártást.

Ügyfélfájdalompontok és hogyan oldják meg őket a félcsöves szegecsek

A legtöbb vásárló nem ébred fel izgatottan arra, hogy „szegecseket válasszon”. Azért választják őket, mert valami fáj: lassú az összeszerelés, meglazulnak az alkatrészek a terepen, megrepednek a műanyagok, megjelenik a korrózió, vagy tételenként változik a minőség. A félcsöves szegecsek így kezelik a leggyakoribb fejfájást.

• 1. fájdalompont: A csavarok idővel meglazulnak (rezgés, kerékpározás, kezelés).
  A félcsöves szegecsek állandó mechanikai kötést hoznak létre. Megfelelő beállítás esetén nem áll fenn a cérna kicsúszásának kockázata, és a rezgésállóság javul anélkül, hogy vegyi szálreteszekre támaszkodna.
• 2. fájdalompont: Az összeszerelési sebesség túl lassú, vagy a munkaerőköltség emelkedik.
  A szegecselés automatizálható és szabványosítható. Megfelelő szerszámozással és furatszabályozással a folyamat „hely + beállítás” lesz, ami csökkenti a kezelő változékonyságát.
• 3. fájdalompont: Kozmetikai problémák (karcolások, terjedelmes fejek, egyenetlen rögzítés).
  Számos fejstílus (kerek, lapos, süllyesztett, rácsos profil) választható a megjelenési célokhoz. A következetes rögzítési geometria javítja az észlelt minőséget is.
• 4. fájdalompont: Repedt műanyagok vagy deformálódott vékony lemezek.
  Mivel a félcső alakú szegecsek kisebb erőt igényelnek, mint a tömör szegecsek, barátságosabbak lehetnek a műanyagokkal és vékony fémekkel – különösen, ha alátétekkel, perselyekkel vagy szabályozott perembeállításokkal párosítják.
• 5. fájdalompont: Korrózió és foltosodás valós környezetben.
  Az anyag- és felületválasztás fontos tényező: a rozsdamentes acél, a bevonatos acél vagy az alumínium/sárgaréz választások a páratartalomhoz, a sóterheléshez, a galvanikus problémákhoz és a megjelenési igényekhez igazíthatók.
• 6. fájdalompont: Instabil minőség a szállítók vagy tételek között.
  A szegecsek egyszerűnek tűnnek, de a konzisztencia függ a huzal minőségétől, a formázási pontosságtól, a hőkezeléstől (ha használják), a bevonat ellenőrzésétől és a méretvizsgálattól. A folyamatszabályozással és nyomon követhetőséggel rendelkező beszállító csökkenti a meglepetéseket.

Hogyan válasszuk ki a megfelelő félcsöves szegecseket

A „legjobb” szegecs az, amelyik illeszkedik a közös tervezéshez és a gyártási valósághoz. Használja az alábbi ellenőrzőlistát, hogy elkerülje a klasszikus hibát: csak az átmérő alapján kell kiválasztani, és később fedezi fel, hogy a rögzítés inkonzisztens, vagy a kötés lazának érzi magát.

• 1) Határozza meg a közös célt:Ez elsősorban a nyírási ellenállás, a forgó mozgás, a kihúzási ellenállás vagy a megjelenés miatt van? A zsanércsap másként viselkedik, mint a merev tartó.
• 2) Erősítse meg a teljes anyagvastagságot (markolat):Adjon hozzá minden olyan réteget, amelyet a szegecs rögzít, beleértve az alátéteket vagy a perselyeket.
• 3) Válassza ki az átmérőt:A nagyobb átmérők általában javítják a nyírószilárdságot és a csapágyfelületet, de nagyobb lyukakat igényelnek, és növelhetik a látható fejméretet.
• 4) Állítsa be a szár hosszát:A hossznak lehetővé kell tennie a megfelelő csattanó kialakulását – a túl rövid gyenge kitörést okoz; a túl hosszú meghajolhat vagy éles széleket hozhat létre.
• 5) Válassza ki a fejstílust:Egyezzen meg a megjelenéssel és a távolsági igényekkel. Ha a sík felületek számítanak, fontolja meg a süllyesztett kialakítást (és gondoskodjon arról, hogy az anyaga el tudja tartani).
• 6) Válassza ki az anyagot és a felületet:Kiegyensúlyozott szilárdság, korrózióállóság, galvanikus kompatibilitás, költség és esztétika.
• 7) A szerszámok és a folyamat összehangolása:A rendelkezésre álló szegecselési módszer (orbitális, radiális, ütközéses, tekercses készlet) befolyásolja, hogy milyen méretek és anyagok viselkednek a legjobban.

Tervezési és telepítési legjobb gyakorlatok

A szegecskötés csak annyira jó, mint a körülötte lévő rendszer: furatméret, egymásra rakás, szerszámozás és folyamatvezérlés. Ha kevesebb selejtre és kevesebb visszaküldésre vágyik, ezek a gyakorlati szabályok megoldják a nehezét.

• Szabályozza a furat átmérőjét és kerekségét.A túlméretezett vagy nem kerek lyukak az ingadozás és az inkonzisztens összecsukódás fő oka. A lyuk minőségét tekintse kritikus dimenziónak, ne utólagos gondolatnak.
• Tartsa tiszteletben a fogási tartományt.Ha a köteg vastagsága változó, adjon meg egy olyan szegecshosszt, amely a legvékonyabb kötegnél továbbra is szilárd kötést képez. Vastagabb kötegeknél vegyen fontolóra egy másik hosszúságot vagy egy szabályozott perselyt.
• Válassza ki a megfelelő beállítási módot.Az orbitális vagy radiális szegecselés gyakran simább, szabályozottabb formázást eredményez, mint a kemény ütési készlet, ami hasznos lehet kozmetikai alkatrészek és műanyagok esetében.
• Kerülje el az anyagi károkat.Műanyag vagy vékony lemezszerelvényekhez használjon alátéteket, hüvelyeket vagy kiszélesedő profilokat, amelyek elosztják a terhelést és csökkentik a feszültségkoncentrációt.
• Szükség esetén mozgásra tervezve.Ha a szegecs forgócsapként működik (mint egy zsanér), a cél a szabályozott forgás – nem a maximális szorító. A perselyek vagy távtartók segítenek fenntartani a zökkenőmentes mozgást bekötés nélkül.
• Kerülje az éles összepattintható éleket.A rosszul formált farok sorja keletkezhet, amely elvágja a kezet, elakad a szövet, vagy zavarja a szomszédos részeket. A szerszám geometriája számít.

Gyors „specifikáció a gyártásig” ellenőrzőlista:

• Erősítse meg a köteg vastagsági tartományát (min/névleges/max).
• Zárólyuk-tűrés és felületkezelési célok.
• Határozza meg a fej stílusát és megjelenési követelményeit.
• Döntse el az anyagot + a felületet a környezeti expozíció alapján.
• Érvényesítse a rögzítési méreteket az első cikk mintáival.
• Dokumentálja a beállítási folyamatot (szerszám, erő, ciklus, ellenőrzési pontok).

Minőségellenőrzések, amelyek megakadályozzák a terephibákat

A vásárlók gyakran a „rossz szegecseket” hibáztatják, amikor a valódi ok az ellenőrizetlen változás – a huzalkeménység eltolódása, a bevonat vastagságának eltolódása vagy a rögzítési geometria nem kerül mérésre. Egy egyszerű, megismételhető ellenőrzési terv drámaian csökkenti a kockázatot.

• Méretvizsgálat:A szár átmérőjének, hosszának, fejátmérőjének/magasságának és üreges mélységének meg kell egyeznie a specifikációkkal. A következetes üreges geometria támogatja a konzisztens rögzítést.
• Ellenőrzés befejezése:Keressen hámlást, elszíneződést vagy egyenetlen bevonatot, amely korróziót vagy kozmetikai visszautasítást okozhat.
• Beállítás érvényesítés:A beszerelés után mérje meg a rögzítőelem átmérőjét és magasságát. Ez a két szám gyakran jobban előrejelzi az ízületek teljesítményét, mint a „feszes érzés”.
• Mechanikai ellenőrzések:A kritikus alkatrészek esetében végezzen nyírási/húzási teszteket az összeszerelt mintákon. Az idő múlásával felkapott eredmények korán észreveszik a sodródást.
• Nyomon követhetőség:A tételkövetés segít a problémák gyors elkülönítésében ahelyett, hogy egyetlen hibát a gyártás teljes leállításává változtatna.

Ha a termék az ügyfelek felé fordul, fontolja meg a szegecselt területek további „megjelenési szabványát”: elfogadható fejnyomok, megengedett szerszámgyűrű-minták és megengedett felületi eltérések. Ez megakadályozza a szubjektív nézeteltéréseket a végső ellenőrzés során.

Mikor érdemes alternatívákat fontolóra venni

A félcsöves szegecsek kiválóak, de nem univerzális válasz. Ha a csapata nehézségekkel küzd, annak az lehet az oka, hogy az ízületi követelmények nem egyeznek meg egy állandóan összecsavart rögzítéssel.

• Válasszon csavarokat/csavarokatha szervizelhetőségre, gyakori szétszerelésre vagy állítható szorítóerőre van szüksége.
• Válasszon vakszegecseketha csak az egyik oldalról fér hozzá.
• Válasszon tömör szegecseketha a kötés nagy teherbírású, és a robusztus szerszámokkal és anyagokkal nagyobb rögzítőerőt tud támogatni.
• Vegye figyelembe a ragasztót + szegecsetegyes kiviteleknél, ahol tömítésre, rezgéscsillapításra vagy terheléselosztásra van szüksége – miközben a szegecs azonnali kezelhetőséget biztosít.

Megbízható szegecsszállítóval való együttműködés

Itt van az a rész, amely megóvja Önt attól, hogy „beszállítót váltottunk, és minden kudarcot vallott”. Egy megbízható beszállító nem csak alkatrészt ad el; megőrzik a kötegek közötti stabilitást, támogatják a mérnöki kérdéseket, és segítenek elkerülni az újratervezési ciklusokat.

Nuote Metals Technology Co., Ltd.támogatja a Semi Tubular Rivets projekteket, ahol a vásárlóknak állandó alakítási minőségre, anyagválasztékra és gyártásbarát specifikációkra van szükségük. Amikor értékel egy beszállítót (beleértve a Nuote Metals Technology Co., Ltd.-t vagy bárki mást), tegyen fel kérdéseket, amelyek felfedik a folyamat érettségét – nem csak az árakat.

• Tud biztosítani az anyag és a folyamat konzisztenciáját?Keressen stabil beszerzést, meghatározott ellenőrzéseket és tételellenőrzést.
• Testreszabhatja a méreteket és a fejstílusokat?Sok szerelvényhez nem szabványos hosszúságok, fejprofilok vagy speciális üreges geometriák szükségesek.
• Tudtok ajánlani furattűréseket és beállítási módokat?A legjobb beszállítók megértik, hogy a szegecs egy rendszer része.
• Hogyan kezeli az első cikk mintavételét?A korai mintáknak a tömeggyártás előtt ellenőrizniük kell a rögzítési geometriát és a megjelenést.
• Mi a terv a felületkezelésre és a korróziós elvárásokra?A jó beszállító előre tisztázza a környezeti feltételezéseket és a kivitelezési korlátokat.

GYIK

• K: Miben különböznek a félcsöves szegecsek a tömör szegecsektől?
  V:A félcsöves szegecsek részben üreges farokkal rendelkeznek, így kisebb erőre van szükségük a rögzítéshez, és gyorsan konzisztens kötést tudnak kialakítani. A tömör szegecsek teljesen tömörek, és általában nagyobb erőt és szilárdabb alkatrészeket/szerszámokat igényelnek.

• K: Hogyan akadályozhatom meg, hogy a szegecselt ízület meglazuljon?
  V:A leggyakoribb okok a túlméretezett furatok, a szegecs nem megfelelő hossza a tényleges markolathoz vagy az inkonzisztens beállítás. Húzza meg a furattűréseket, állítsa össze a markolattartományt, és ellenőrizze a rögzítés átmérőjét/magasságát a beállítás után.

• K: A félcső szegecsek alkalmasak műanyag alkatrészekhez?
  V:Gyakran igen – különösen azért, mert a rögzítőerő kisebb lehet, mint a tömör szegecseknél. Használjon alátéteket, karmantyúkat vagy szabályozott formázást a terhelés elosztására és a műanyagok megrepedését okozó feszültség csökkentésére.

• K: Mi a legjobb anyagválasztás kültéri használatra?
  V:A rozsdamentes acélt gyakran választják nedves vagy korrozív környezetekhez. A bevonatos acél is működhet, de a bevonat típusát és vastagságát az expozíciós feltételekhez és a megjelenési követelményekhez kell igazítani.

• K: Eltávolíthatók a félcső szegecsek javításhoz?
  V:Állandó rögzítőelemnek készültek. Az eltávolítás általában a szegecs kifúrásával jár, ami károsíthatja a környező anyagokat. Ha a szervizelhetőség prioritást élvez, fontolja meg a menetes rögzítőelemeket vagy a cserélhető forgószerkezettel rendelkező kialakítást.

• K: Mit kell ellenőriznem a bejövő ellenőrzés során?
  V:Ellenőrizze a szár átmérőjét, hosszát, fejméreteit, üreges mélységét, felületi minőségét és a mintabeállítás eredményeit (a rögzítő átmérője és magassága). Ezek közvetlenül befolyásolják az összeszerelés stabilitását és megjelenését.
